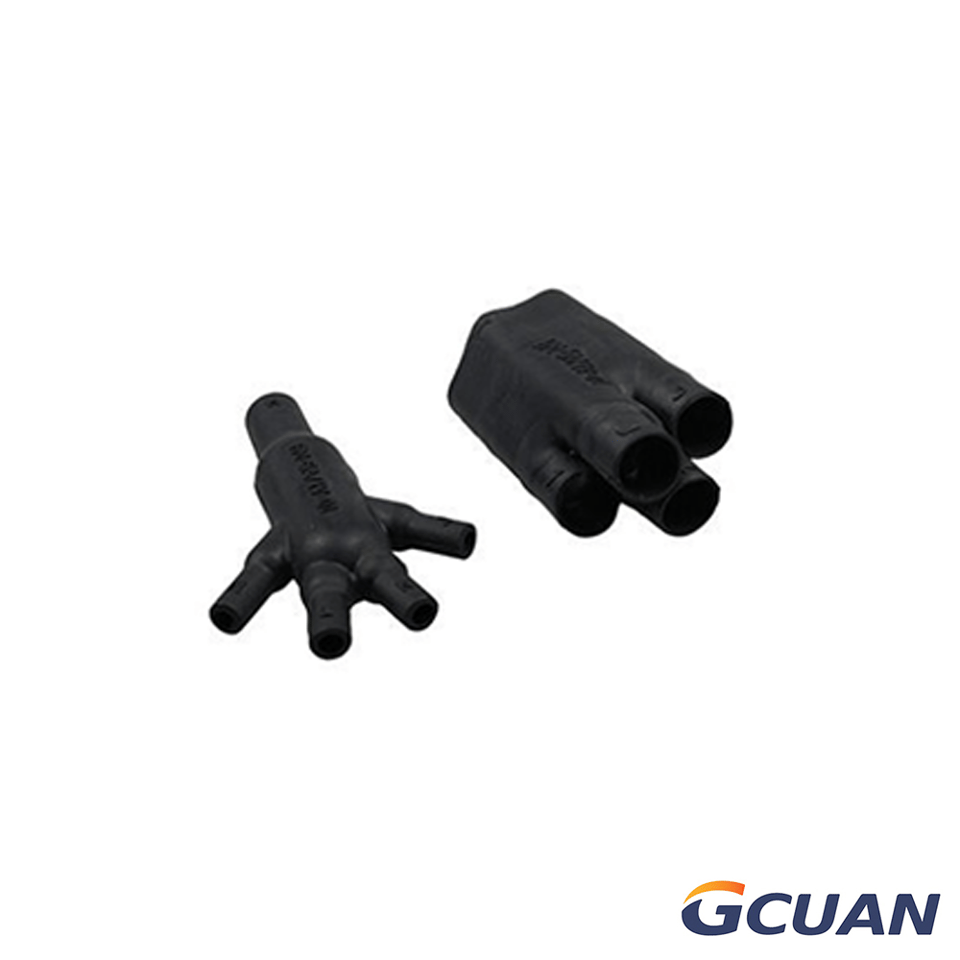

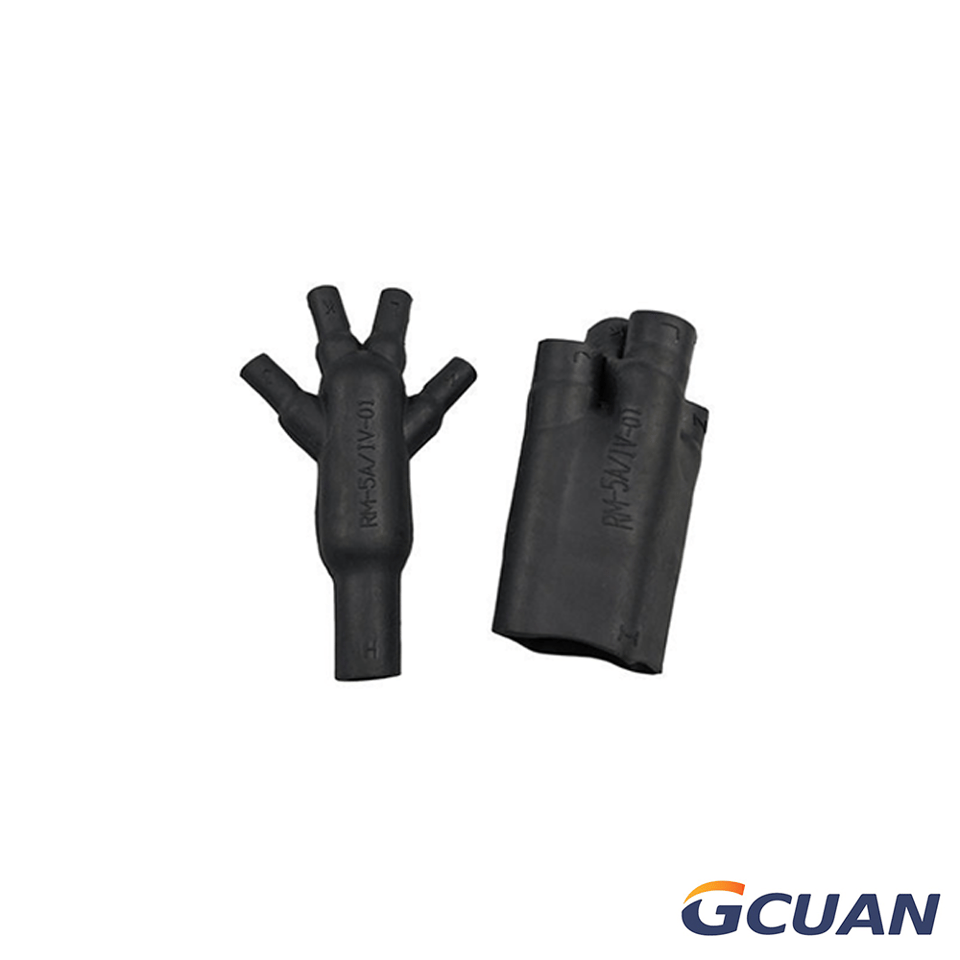

Capuchones termorretráctiles en Y de 4 vías
Los puntos de derivación y transición de cables proporcionan alivio de esfuerzos, sellado y protección mecánica para conjuntos de cables, incluso en entornos exigentes.
MS-5A/W
N.º | Modelo | Dimensión mínima expandida tal como se suministra (mm) | Dimensión máxima recuperada después del calentamiento (mm) | |||||
Hmin | J, K, L&Nmin | Hmax | J, K, L&Nmax | W±20% | R±10% | P±10% | ||
1 | MS-5A/W-01 | 17.5 | 7.8 | 6.5 | 3.0 | 1.02 | 40.0 | 88.0 |
2 | MS-5A/W-02 | 27.0 | 12.0 | 16.0 | 4.5 | 1.35 | 50.0 | 105.0 |
3 | MS-5A/W-03 | 41.0 | 18.0 | 18.0 | 6.5 | 1.55 | 65.0 | 130.0 |
4 | MS-5A/W-04 | 45.0 | 20.0 | 23.0 | 7.5 | 1.75 | 75.0 | 160.0 |
MS-5B/W
N.º | Modelo | Dimensión mínima expandida tal como se suministra (mm) | Dimensión máxima recuperada después del calentamiento (mm) | |||||
Hmin | J, K, L&Nmin | Hmax | J, K, L&Nmax | HW±20% | W±20% | P±10% | ||
1 | MS-5B/W-01 | 13.2 | 6.6 | 6.9 | 3.4 | 1.52 | 1.02 | 24.1 |
2 | MS-5B/W-02 | 19.3 | 9.4 | 9.7 | 5.3 | 1.78 | 1.02 | 35.6 |
3 | MS-5B/W-03 | 19.3 | 13.2 | 9.7 | 6.9 | 1.78 | 1.52 | 49.3 |
4 | MS-5B/W-04 | 26.9 | 13.2 | 13.0 | 6.9 | 2.54 | 1.52 | 49.3 |
5 | MS-5B/W-05 | 38.6 | 19.3 | 18.5 | 9.7 | 3.05 | 1.78 | 71.9 |
6 | MS-5B/W-06 | 55.6 | 26.9 | 26.7 | 13.0 | 4.57 | 2.54 | 101.6 |
