Terminal de cable de contracción en frío de 10 kV

Aplicación:

Adecuada para la conexión de cables de potencia reticulados de uno, dos, tres, cuatro o cinco núcleos con niveles de tensión de 3,6/6 kV, 6/6 kV, 6/10 kV, 8,7/10 kV y 8,7/15 kV; cumple funciones de sellado, aislamiento y alivio de esfuerzos. Especialmente indicada para su uso en lugares inflamables y explosivos como la industria petrolera, química y minera.

Solicitar presupuesto

Descripción del producto

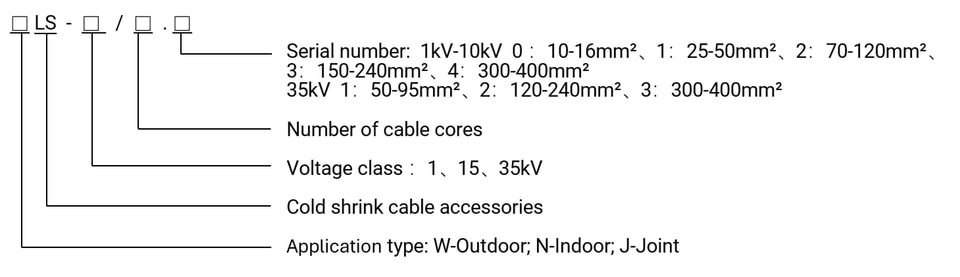

Descripción del modelo

Parámetro

Nombre del producto		Tipo	Área de sección transversal del cable (mm²)
Terminación exterior de cable de contracción en frío de 10 kV	Unipolar	WLS-15/1.1	25-50
		WLS-15/1.2	70-120
		WLS-15/1.3	150-240
		WLS-15/1.4	300-400
	Tripolar	WLS-15/3.1	25-50
		WLS-15/3.2	70-120
		WLS-15/3.3	150-240
		WLS-15/3.4	300-400
Terminación interior de cable de contracción en frío de 10 kV	Unipolar	NLS-15/1.1	25-50
		NLS-15/1.2	70-120
		NLS-15/1.3	150-240
		NLS-15/1.4	300-400
	Tripolar	NLS-15/3.1	25-50
		NLS-15/3.2	70-120
		NLS-15/3.3	150-240
		NLS-15/3.4	300-400

1.Terminal de conexión
2.Cinta autoadhesiva J-20
3. Conductor
4. Masilla selladora
5. Tubo sellado para cromatografía
6. Capa aislante principal
7. Cuerpo del terminal
8. Cono de control de esfuerzos
9.Cinta semiconductora
10. Capa apantallada semiconductora
11. Masilla selladora
12. Cinta de blindaje de cobre
13. Tubo aislante de contracción en frío
14. Forro
15. Resorte de fuerza constante
16. Armadura de acero
17. Adhesivo de relleno
18. Cubierta exterior del cable
19. Cubierta trifurcada de contracción en frío
20. Cable de puesta a tierra apantallado
21. Cable de puesta a tierra blindado
22. Terminal de puesta a tierra
L: Profundidad del orificio del terminal de conexión
