Terminal termorretráctil para cable de 10 kV
Aplicación:
Los productos termorretráctiles de media tensión se utilizan ampliamente para el tratamiento de aislamiento de terminales e interconexiones de cables reticulados de 8,7-15 kV. Presentan las ventajas de tamaño reducido, bajo peso, funcionamiento fiable y fácil instalación. Según las necesidades del usuario, pueden diseñarse cables multipolares, estructuras de doble toma de tierra o productos con requisitos especiales.

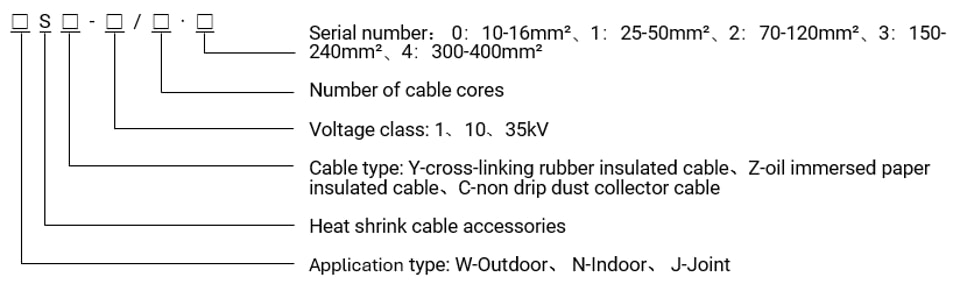

Descripción del modelo

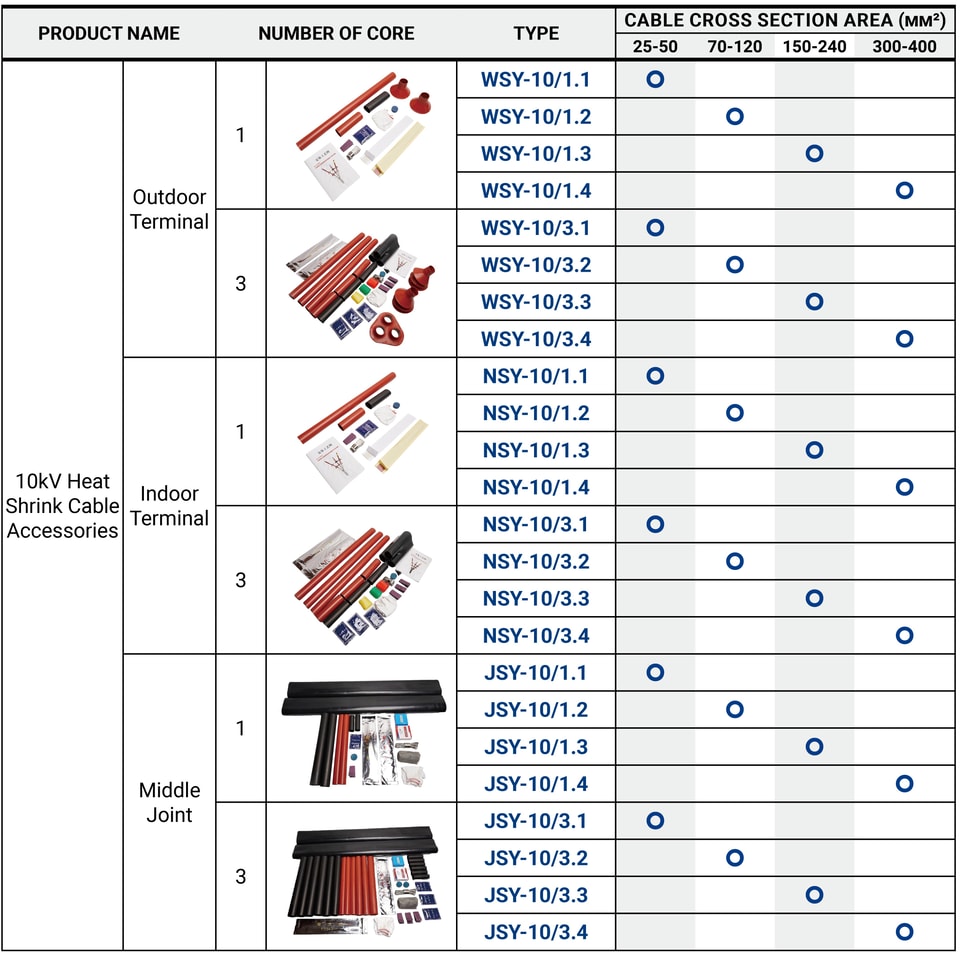

Parámetro
Nombre del producto | Tipo | Sección transversal del cable (mm²) | |
Terminación de cable termorretráctil para exteriores de 10 kV | Unipolar | WSY-10/1.1 | 25-50 |
WSY-10/1.2 | 70-120 | ||
WSY-10/1.3 | 150-240 | ||
WSY-10/1.4 | 300-400 | ||
Tripolar | WSY-10/3.1 | 25-50 | |
WSY-10/3.2 | 70-120 | ||
WSY-10/3.3 | 150-240 | ||
WSY-10/3.4 | 300-400 | ||
Terminación de cable interior termorretráctil de 10 kV | Unipolar | NSY-10/1.1 | 25-50 |
NSY-10/1.2 | 70-120 | ||
NSY-10/1.3 | 150-240 | ||
NSY-10/1.4 | 300-400 | ||
Tripolar | NSY-10/3.1 | 25-50 | |
NSY-10/3.2 | 70-120 | ||
NSY-10/3.3 | 150-240 | ||
NSY-10/3.4 | 300-400 | ||

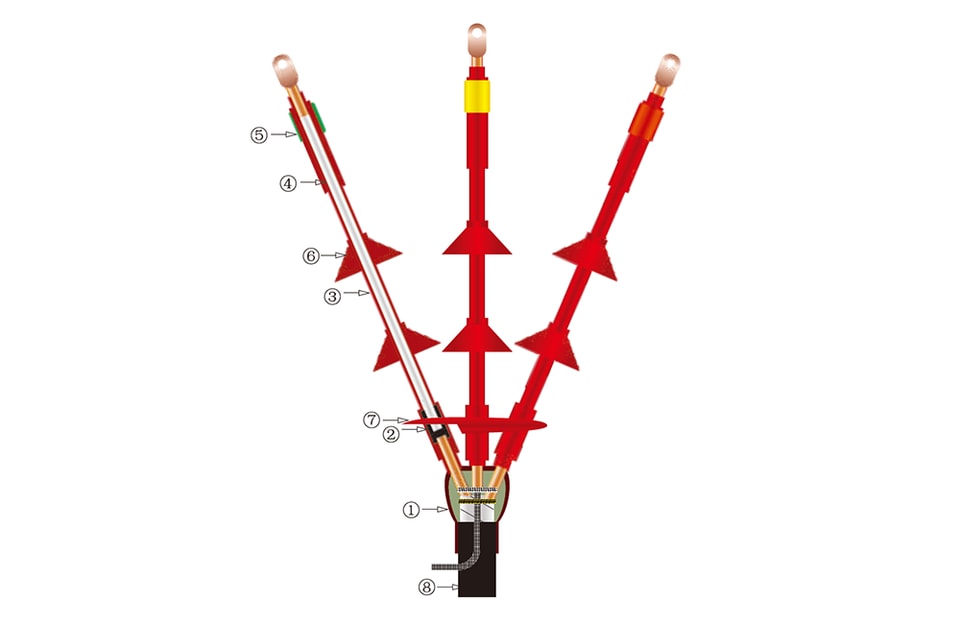

Vista en sección de la terminación termorretráctil tripolar de 10 kV
1. Funda termorretráctil
2. Tubo de control de esfuerzos
3. Tubo aislante
4. Tubo de sellado
5. Tubo de marcaje
6. Extensor de línea de fuga de 1 orificio
7. Extensor de línea de fuga de 3 orificios
8. Cable de potencia
