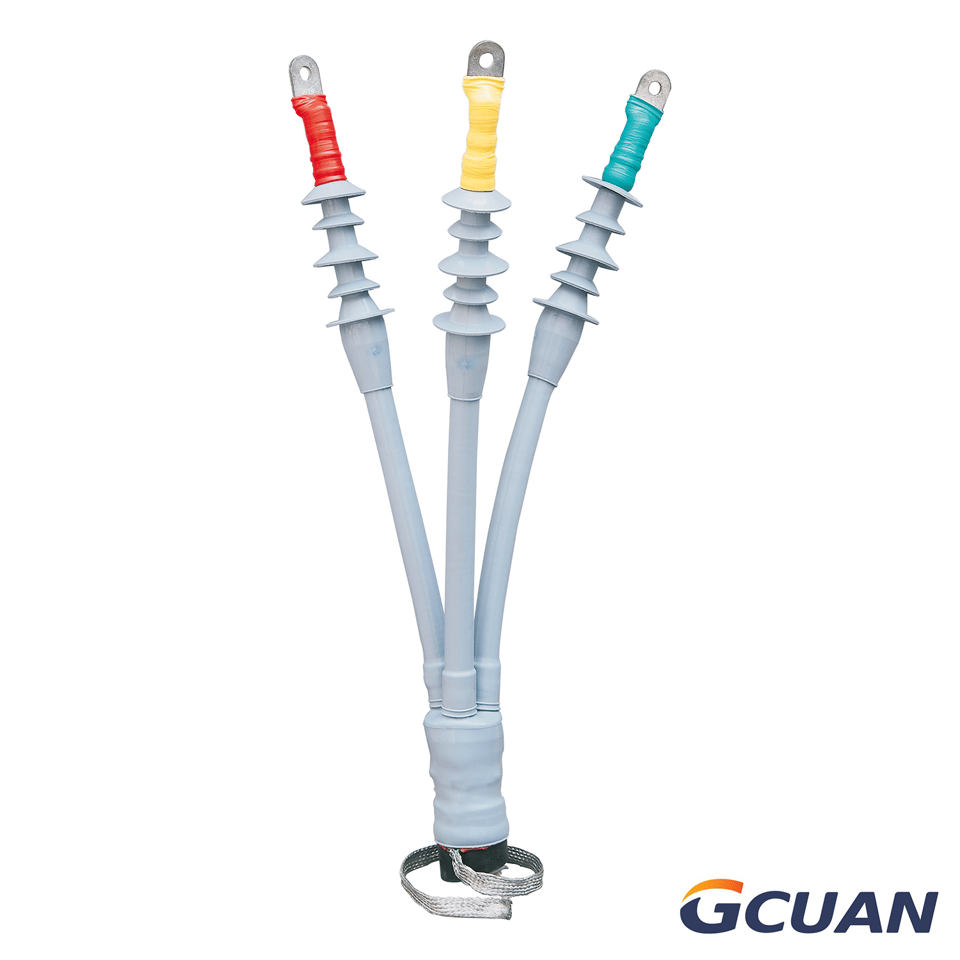

Terminal de cable de contracción en frío de 1 kV

Aplicación:

Adecuada para cables de potencia monoconductores, bifilares, tripolares, tetrapolares y pentapolares de PVC, polietileno reticulado y aislamiento de caucho de 0,6/1 kV.

Solicitar presupuesto

Selección rápida

Descripción del producto

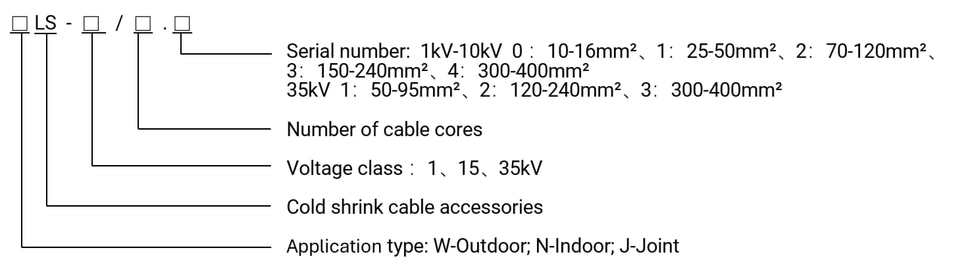

Descripción del modelo

Parámetro

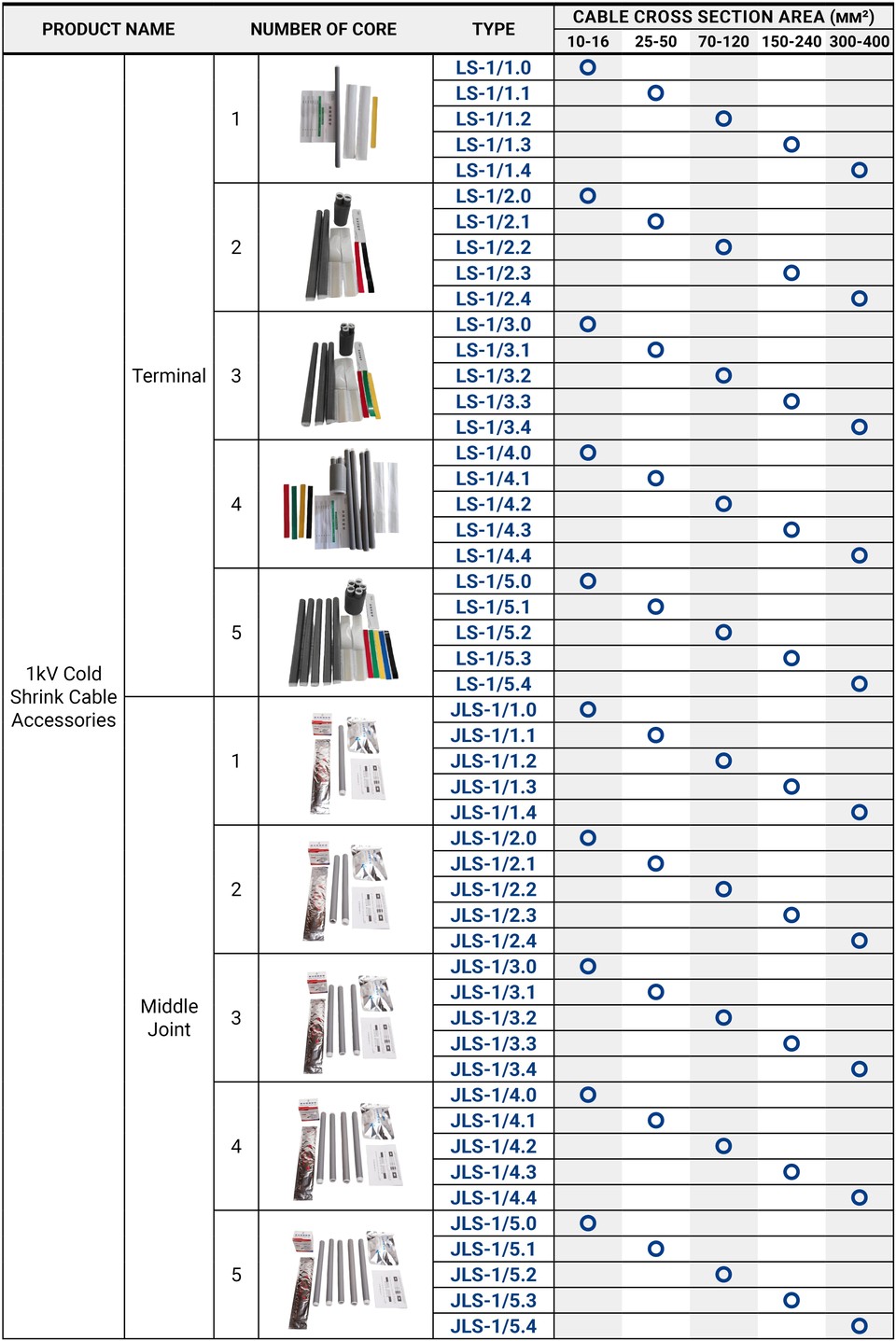

Nombre del producto		Tipo	Sección transversal del cable (mm²)
Terminación de cable de contracción en frío de 1 kV	Unipolar	LS-1/1.0	10--16
		LS-1/1.1	25--50
		LS-1/1.2	70--120
		LS-1/1.3	150--240
		LS-1/1.4	300--400
	Dos conductores	LS-1/2.0	10--16
		LS-1/2.1	25--50
		LS-112.2	70--120
		LS-1/2.3	150--240
		LS-1/2.4	300--400
	Tripolar	LS-1/3.0	10--16
		LS-1/3.1	25--50
		LS-1/3.2	70--120
		LS-1/3.3	150--240
		LS-1/3.4	300--400
	Cuatro conductores	LS-1/4.0	10--16
		LS-1/4.1	25--50
		LS-1/4.2	70--120
		LS-1/4.3	150--240
		LS-1/4.4	300--400
	Cinco conductores	LS-1/5.0	10--16
		LS-1/5.1	25--50
		LS-1/5.2	70--120
		LS-1/5.3	150--240
		LS-1/5.4	300--400

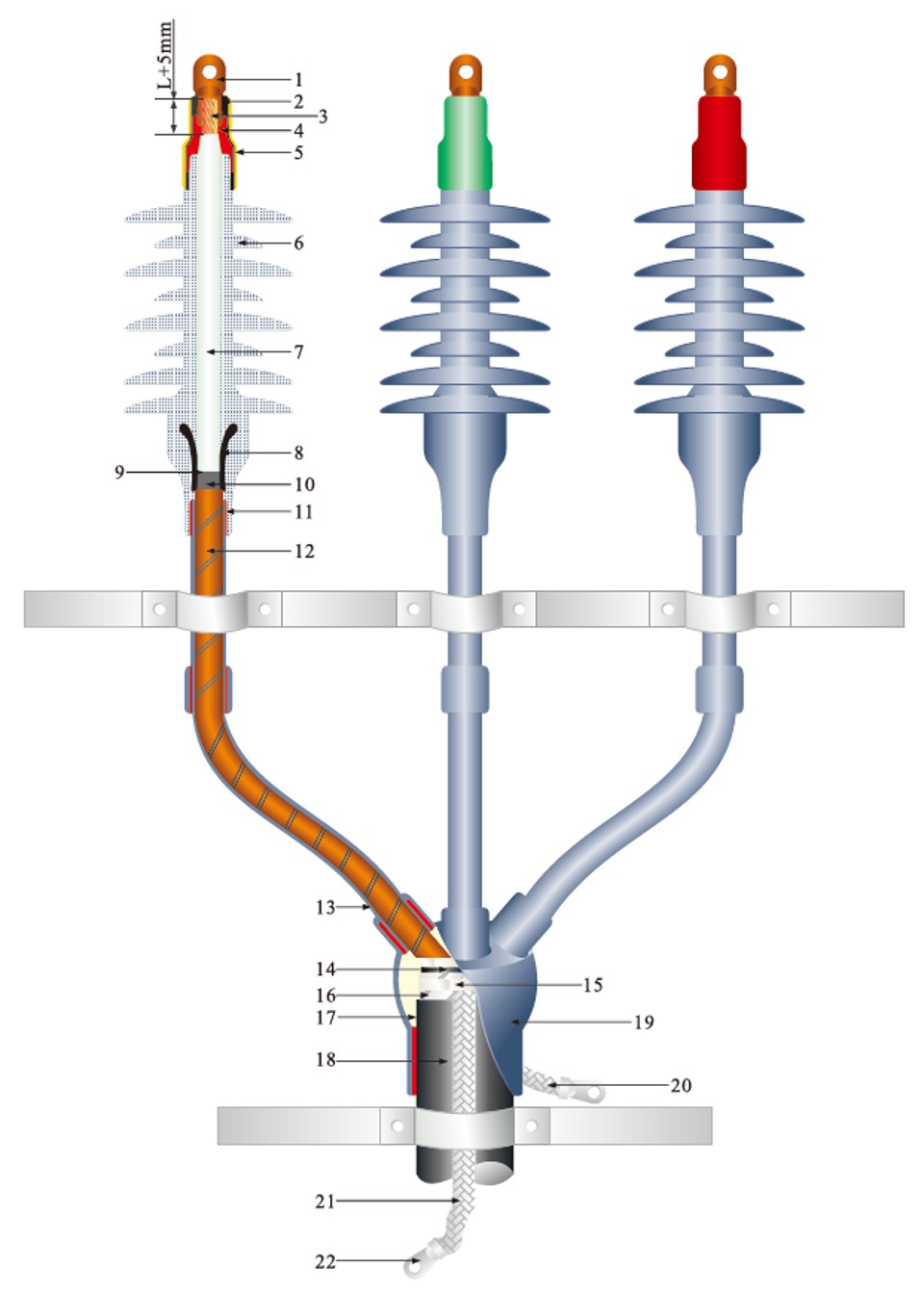

Diagrama de montaje de terminal retráctil en frío de tres conductores para interior/exterior de 35 kV

1.Terminal de conexión
2.Cinta autoadhesiva J-20
3. Conductor
4. Masilla selladora
5. Tubo sellado para cromatografía
6. Capa aislante principal
7. Cuerpo del terminal
8. Cono de control de esfuerzos
9.Cinta semiconductora
10. Capa apantallada semiconductora
11. Masilla selladora
12. Cinta de blindaje de cobre
13. Tubo aislante de contracción en frío
14. Forro
15. Resorte de fuerza constante
16. Armadura de acero
17. Adhesivo de relleno
18. Cubierta exterior del cable
19. Cubierta trifurcada de contracción en frío
20. Cable de puesta a tierra apantallado
21. Cable de puesta a tierra blindado
22. Terminal de puesta a tierra
L: Profundidad del orificio del terminal de conexión
