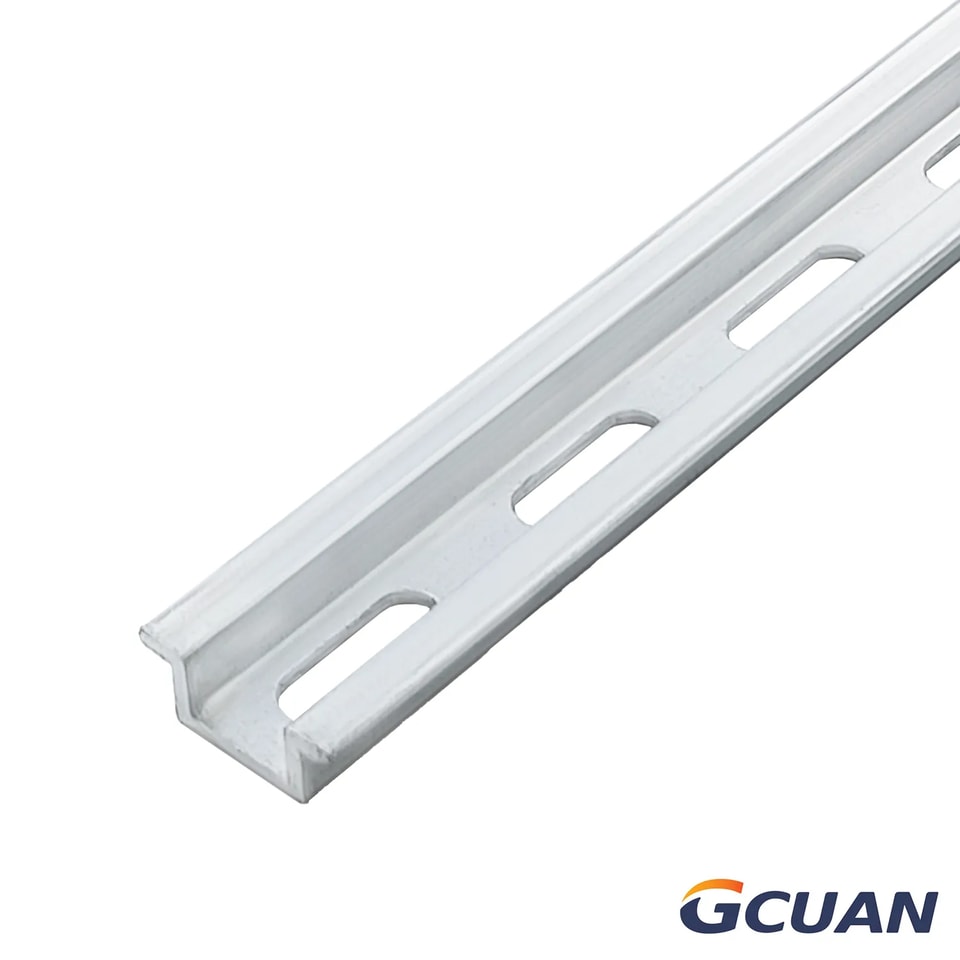

Perfil sombrero de aluminio para carril DIN

Estructura del perfil:
Perfil estándar tipo sombrero (TS35) con sección transversal en U de 35 mm de ancho; disponible en alturas de 7,5 mm o 15 mm.

Opciones de montaje:
Disponible en versiones maciza, ranurada o perforada para facilitar la fijación de componentes y el guiado de cables.

Escenarios de uso:
Se utiliza comúnmente en paneles de control y cajas de distribución para montar interruptores automáticos, bornes, relés y fuentes de alimentación.

Solicitar presupuesto

Descripción del producto

Dibujo dimensional:

Parámetro:

Artículo	Dimensiones (mm)						Longitud
Artículo	Ancho exterior	Ancho interior	Altura	Espesor	Tamaño del orificio	Separación entre orificios	Longitud

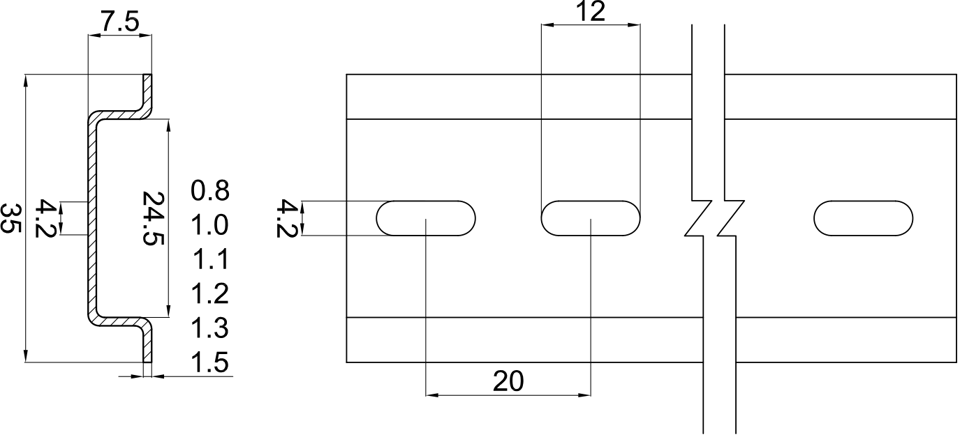

TH35-7.5 AL	35	24.5	7.5	0.8	4.2*12	20	1m
				1.0
				1.1
				1.2
				1.3
				1.5

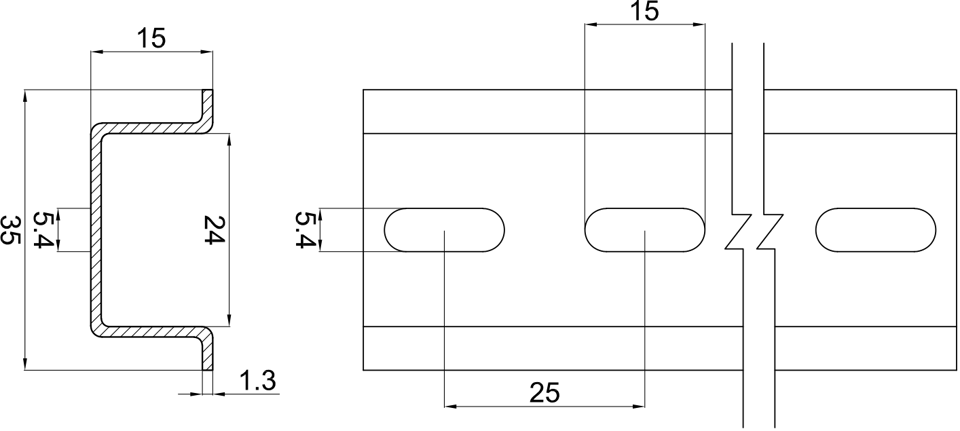

TH35-15 AL	35	24	15	1.3	5.4*15	25	1m
TH15-6 AL	15	7.5	6	1.3	4.2*12	20	1m

Selección rápida
