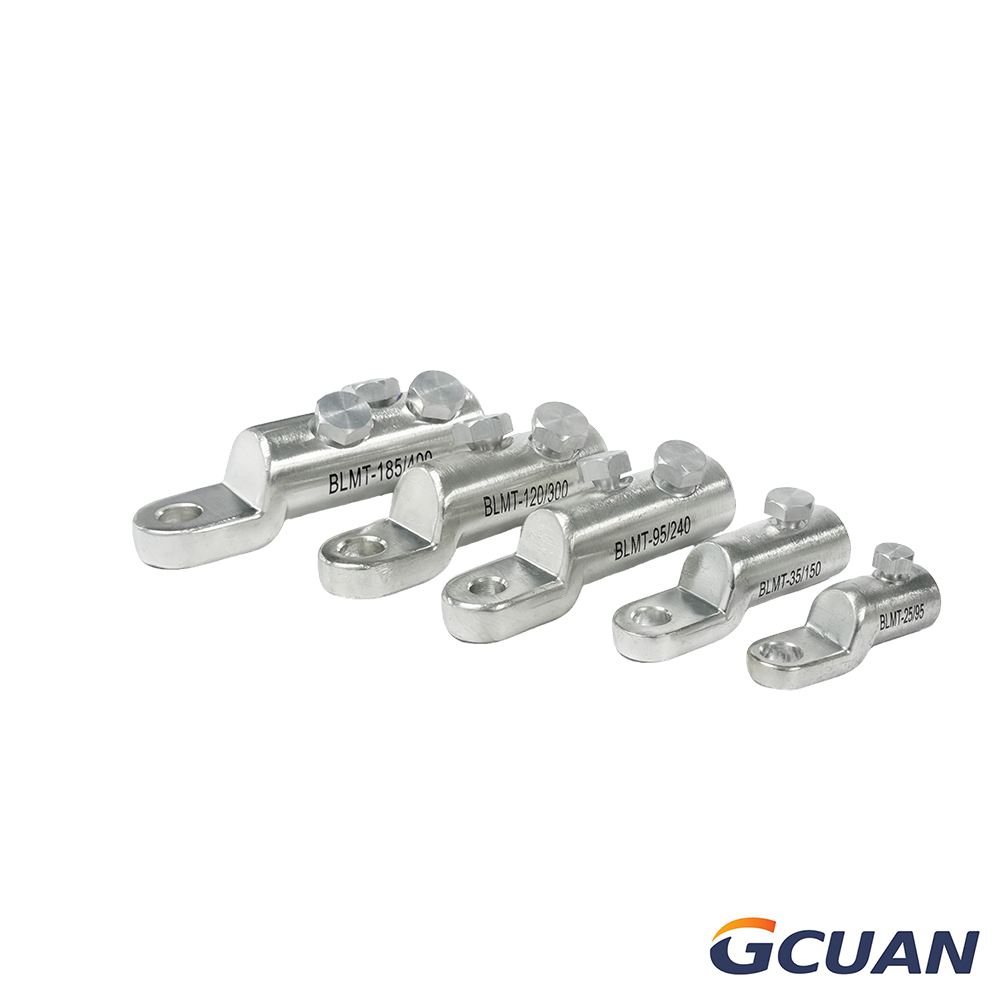

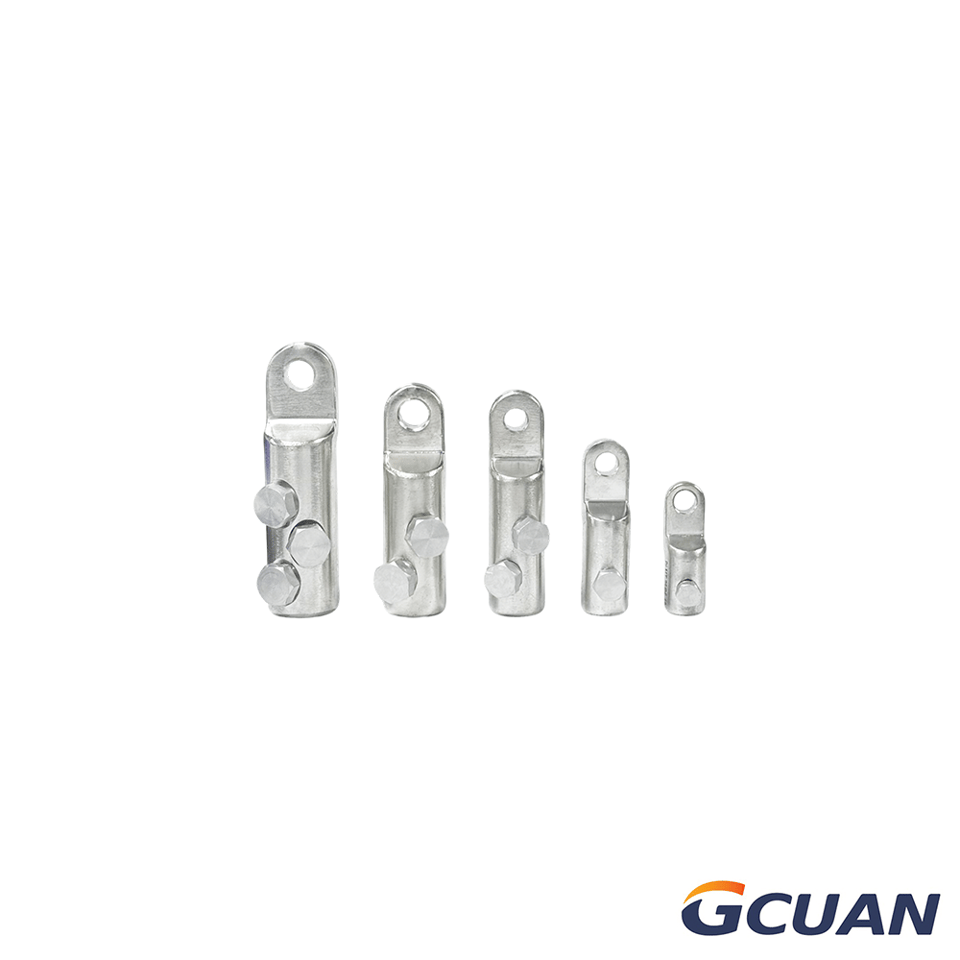

Terminal mecánico BLMT

Aplicación:
Se utiliza para la conexión de transición de cable de cobre, cable de aluminio o cable de aleación de aluminio con el extremo de aluminio de equipos eléctricos en media y baja tensión. De 10 a 1000 mm2 para conductor de Al y de 10 a 1000 mm2 para conductor de Cu² para conductor de Cu

Material:

·Cuerpo: aleación de aluminio estañada de alta resistencia a la tracción

·Pernos: aleación de aluminio de alta resistencia a la tracción

Característica:

Diseñado especialmente para admitir conductores tanto redondos como de sector.

Solicitar presupuesto

Descripción del producto

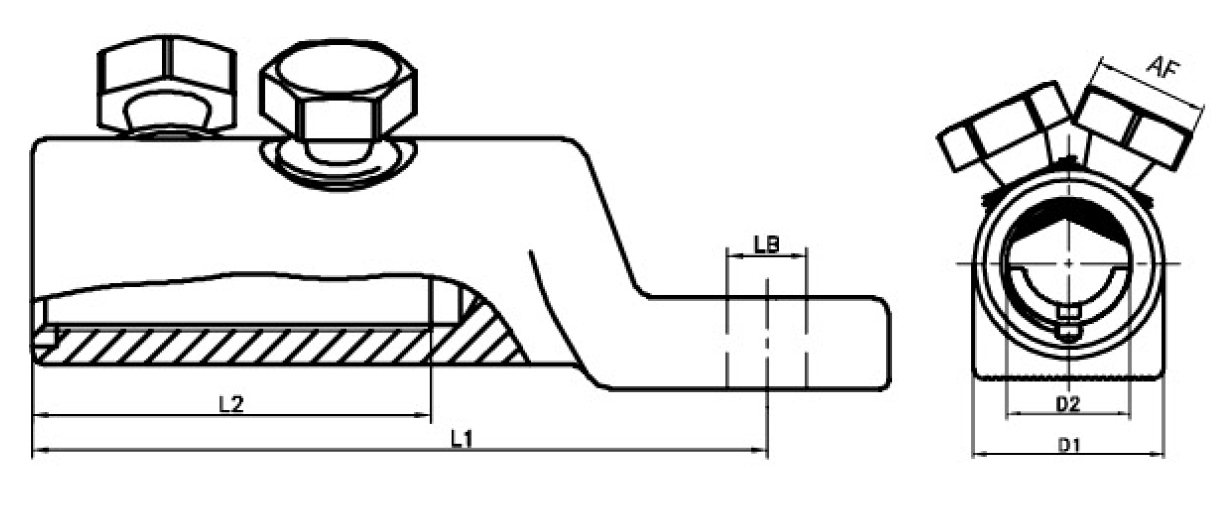

Dibujo dimensional:

Parámetro:

Tipo	Sección del conductor（mm²）	Diámetro del orificio de la pala (LB)	Dimensiones (mm)				Tamaño de la cabeza (AF)	Cantidad de pernos de contacto
Tipo	Sección del conductor（mm²）	Diámetro del orificio de la pala (LB)	L1	L2	D1	D2	Tamaño de la cabeza (AF)	Cantidad de pernos de contacto
BLMT-6/50-13	6-50	13	50	20	10	10	13	1
BLMT-25/95-13	25-95	13	60	30	24	12.8	13	1
BLMT-25/95-17	25-95	17	60	30	24	12.8	13	1

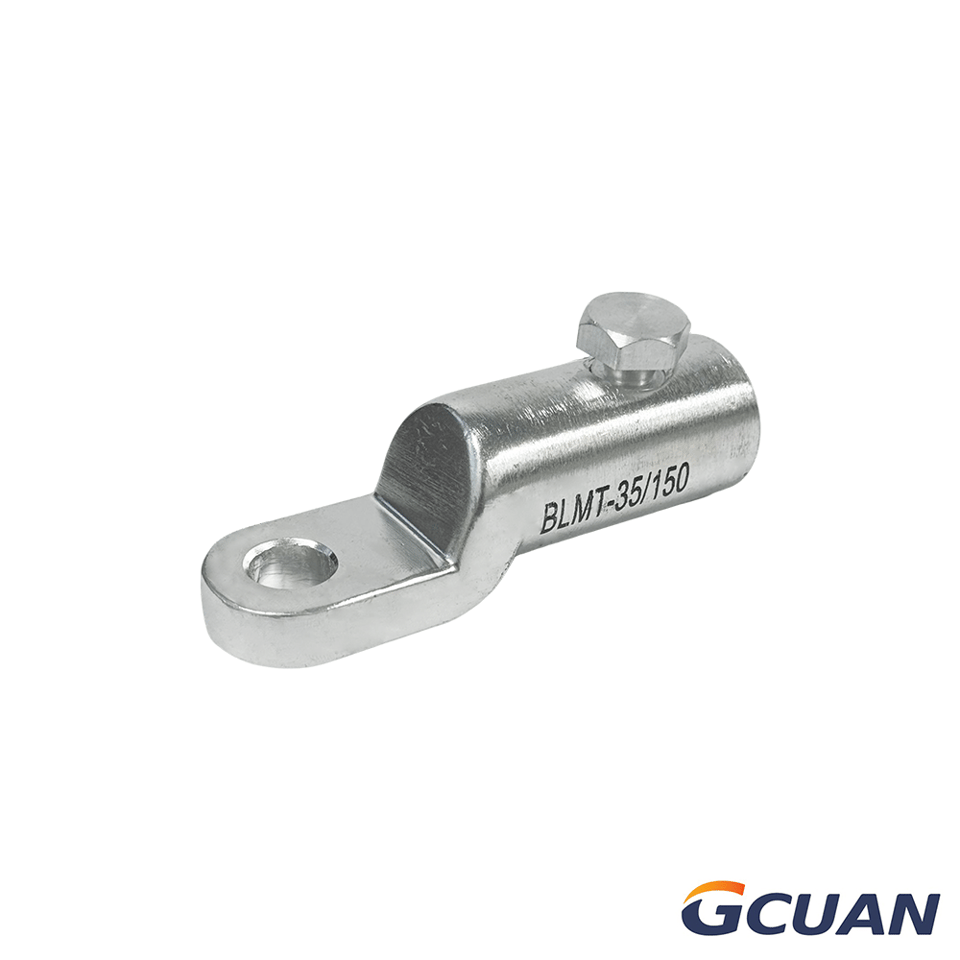

BLMT-35/150-13	35-150	13	86	36	28	15.8	17	1
BLMT-35/150-17	35-150	17	86	36	28	15.8	17	1
BLMT-95/240-13	95-240	13	112	60	33	20	19	2
BLMT-95/240-17	95-240	17	112	60	33	20	19	2
BLMT-95/240-21	95-240	21	112	60	33	20	19	2
BLMT-120/300-13	120-300	13	120	65	37	24	22	2
BLMT-120/300-17	120-300	17	120	65	37	24	22	2
BLMT-185/400-13	185-400	13	137	80	42	25.5	22	3
BLMT-185/400-17	185-400	17	137	80	42	25.5	22	3
BLMT-185/400-21	185-400	21	137	80	42	25.5	22	3
BLMT-500/630-13	500-630	13	150	95	50	33	27	3
BLMT-500/630-17	500-630	17	150	95	50	33	27	3
BLMT-500/630-21	500-630	21	150	95	50	33	27	3
BLMT-630/800-13	630-800	13	180	105	61	40.5	19	4
BLMT-630/800-17	630-800	17	180	105	61	40.5	19	4
BLMT-800/1000-17	800-1000	17	153	86	60	40	13	4
BLMT-1500-17	1500	17	200	120	65	46	19	4

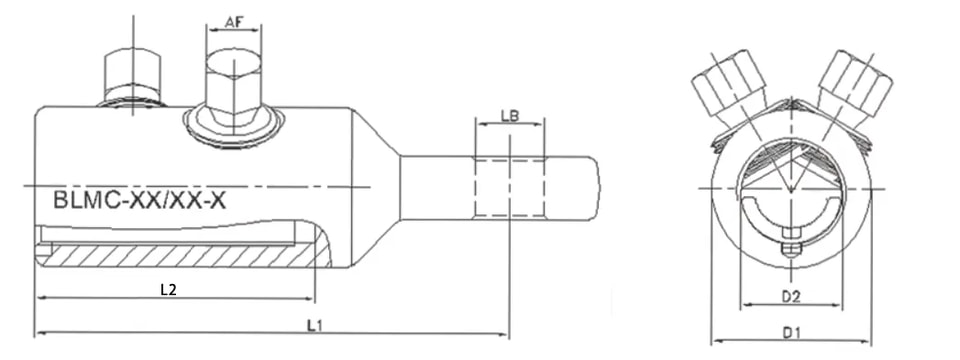

Dibujo dimensional:

Parámetro:

Tipo	Sección del conductor （mm²）	Cantidad de pernos de contacto	Tamaño de la cabeza (AF)	Orificio de la palma Diámetro (LB)	Dimensiones (mm)
Tipo	Sección del conductor （mm²）	Cantidad de pernos de contacto	Tamaño de la cabeza (AF)	Orificio de la palma Diámetro (LB)	L1	L2	D1	D2
BLMC-25/95	25-95	1	13	16.3	77.5	31.5	12.8	29
BLMC-95/240	95-240	2	13	16.3	107.5	61.5	20	34.5
BLMC-120/300	120-300	2	13	16.3	112.5	66.5	24	38
BLMC-185/400	185-400	3	13	16.3	155	100	25.5	50
BLMC-500/630	500-630	3	27	16.3	155	100	33	50

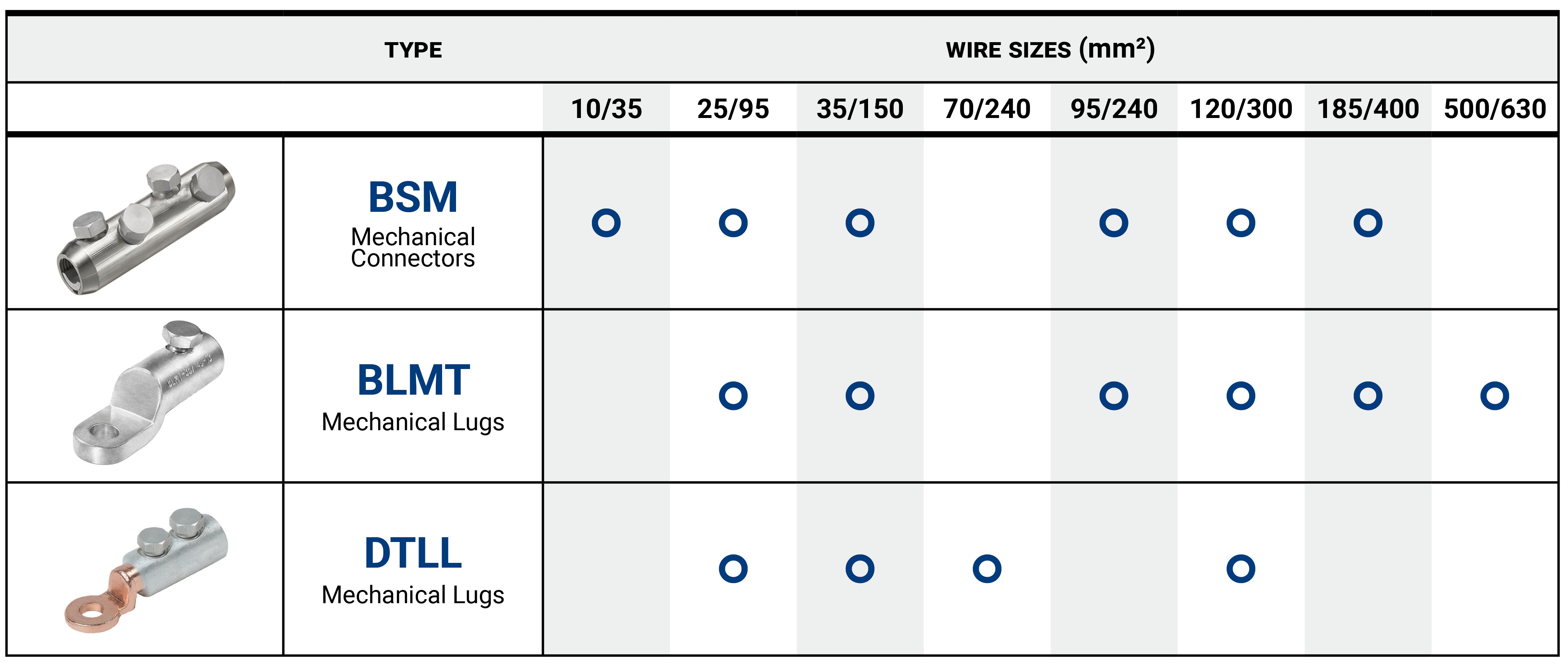

Selección rápida
