Terminales de Cuchilla con Costura Soldada No Aislados
Material:
• Cuerpo del terminal: Cobre
• Revestimiento: Estaño
descripción1
Cierre de cremallera Chaquetas deportivas de un quinto de cremallera para hombres. Tela elástica, ligera y de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar estadounidenses. Un corte deportivo que se ajusta al cuerpo para una amplia gama de movimiento, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera de un cuarto;Ojales para pulgares en mangas largas para mantenerlas en su lugar durante el entrenamiento
Descripción del Producto

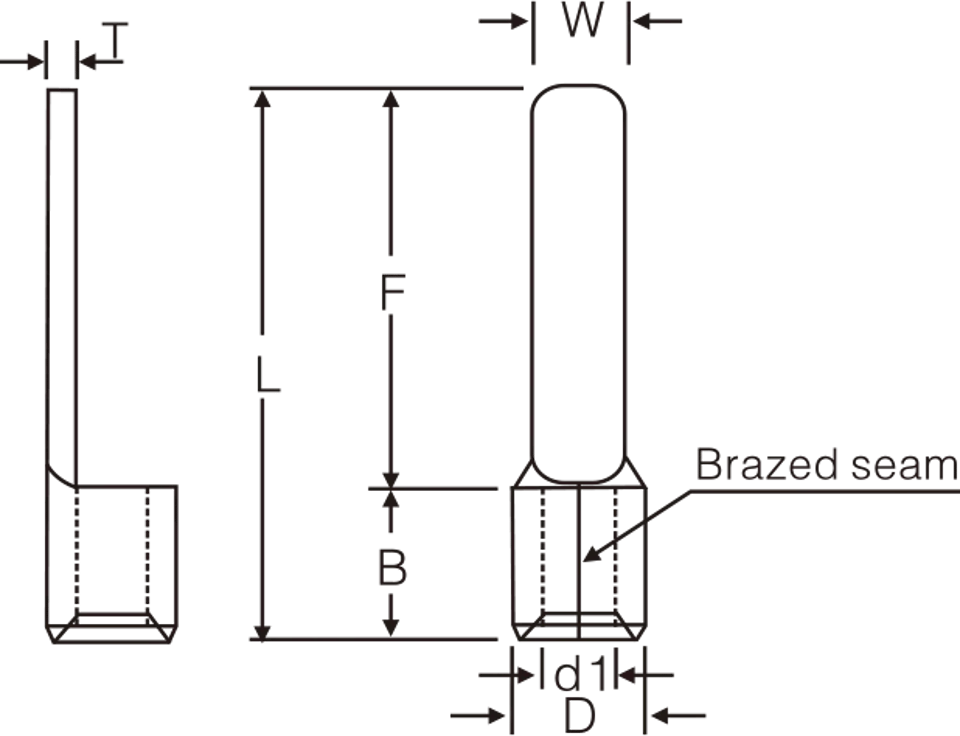

Dibujo Dimensional:
Parámetro:
| Número de Artículo | Dimensión (mm) |
Pzas/
Paquete |
Herramientas | Explicación | ||||||
| W | F | L | B | D | d1 | T | ||||
| DBN 1.25-10 | 2.3 | 10.0 | 14.8 | 4.8 | 3.4 | 1.8 | 0.75 | 1000 |
HS-101
mandíbula-1.25 |
Rango de cable:
0.5-1.5mm² A.W.G.:(22-16) Corriente máx.=19A |
| DBN 1.25-11 | 3.0 | 11.0 | 15.8 | |||||||
| DBN 1.25-14 | 3.0 | 14.0 | 18.8 | |||||||
| DBN 1.25-18 | 2.3 | 18.0 | 22.8 | |||||||
| DBN 2-9 | 2.8 | 9.0 | 13.8 | 4.8 | 4.1 | 2.3 | 0.8 | 1000 |
HS-101
mandíbula-2 |
Rango de cable:
1.5-2.5mm² A.W.G.:(16-14) Corriente máx.=27A |
| DBN 2-10 | 2.4 | 10.0 | 14.8 | |||||||
| DBNS 2-14 | 2.4 | 14.0 | 18.8 | |||||||
| DBNL 2-14 | 3.0 | |||||||||
| DBN 2-18 | 2.3 | 18.0 | 22.8 | |||||||
| DBNL 2-18 | 3.0 | 18.0 | 22.8 | |||||||
| DBN 3.5-14 | 4.6 | 14.0 | 20.0 | 6.0 | 5,0 | 3.0 | 1,0 | 1000 |
HS-101
mandíbula-5,5 |
Rango de cable:
2,5-4mm² A.W.G.:(14-12) Corriente máx.=37A |
| DBN 5,5-10 | 2.8 | 10.0 | 16,0 | 6.0 | 5,6 | 3.4 | 1,0 | 1000 |
HS-101
mandíbula-5,5 |
Rango de cable:
4-6mm² A.W.G.:(12-10) Corriente máx.=48A |
| DBN 5,5-14 | 4,5 | 14.0 | 20.0 | |||||||
| DBNS 5,5-18 | 3.0 | 18.0 | 24,0 | |||||||
| DBN 5,5-18 | 4,5 | 18.0 | 24,0 | |||||||
| DBN 8-14 | 6.0 | 14.0 | 22,5 | 8,5 | 7,2 | 4,5 | 1,2 | 500 | HS-38 |
Rango de cable:
6-10mm² A.W.G.:(8) Corriente máx.=62A |
| DBN 14-16 | 6.0 | 16,0 | 27,0 | 11.0 | 9.0 | 5,8 | 1,5 | 250 | HS-38 |
Rango de cable:
10-16mm² A.W.G.:(6) Corriente máx.=88A |
| DBN S22-17 | 4,0 | 17,0 | 29,0 | 12,0 | 11,5 | 7,7 | 1,7 | 200 | HS-38 |
Rango de cable:
16-25mm² A.W.G.:(4) Corriente máxima=115A |
| DBN 22-17 | 7,0 | 17,0 | 29,0 | |||||||
| DBN 38-17 | 8,0 | 17,0 | 31,4 | 14,4 | 13,3 | 9,4 | 1.8 | 200 | HS-38 |
Rango de cable:
35mm² A.W.G.:(2) Corriente máxima=160A |
