Terminales de Lengüeta Cuadrada con Costura Soldada No Aisladas
Material:
• Cuerpo del terminal: Cobre
• Revestimiento: Estaño
descripción1
Cierre de cremallera Chaquetas deportivas de un quinto de cremallera para hombres. Tela elástica, ligera y de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar estadounidenses. Un corte deportivo que se ajusta al cuerpo para una amplia gama de movimiento, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera de un cuarto;Ojales para pulgares en mangas largas para mantenerlas en su lugar durante el entrenamiento
Descripción del Producto

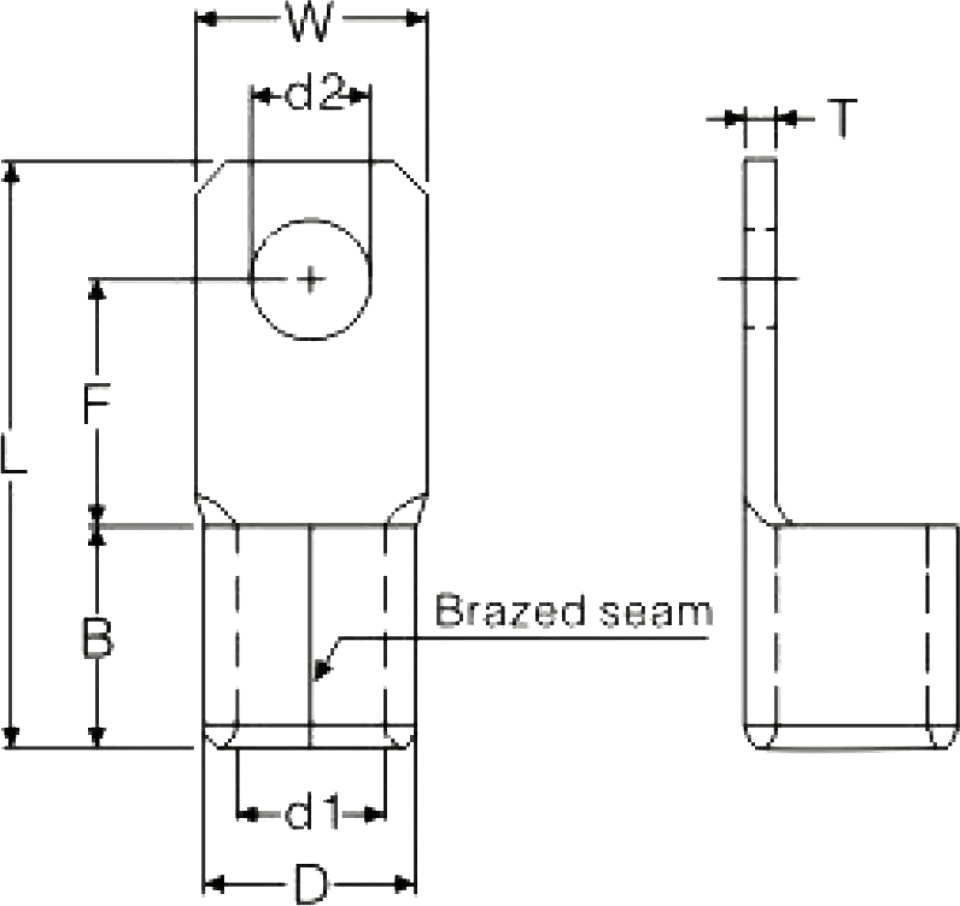

Dibujo Dimensional:
Parámetro:
| Número de Artículo | Tamaño del Espárrago | Dimensión (mm) |
Piezas/
Paquete |
Herramientas | Explicación | ||||||||
| Métrico | Americano | d2 | W | F | L | B | D | d1 | T | ||||
| SQNB 22-5 | 5 | #10 | 5.3 | 12.5 | 13.5 | 32.0 | 12.0 | 11.5 | 8.1 | 1.7 | 250 | / |
Rango de cable:
16-25mm² A.W.G.:(4) Max.current=115A |
| SQNB 22-6 | 6 | 1/4'' | 6.4 | ||||||||||
| SQNB 22-8 | 8 | 5/16'' | 8,4 | ||||||||||
| SQNB 38-5 | 5 | #10 | 5.3 | 13.5 | 16,3 | 38,0 | 14,0 | 13,3 | 9,7 | 1,8 | 200 | / |
Rango de cable:
35mm² A.W.G.:(2) Corriente máx.=160A |
| SQNB 38-6 | 6 | 1/4'' | 6.4 | ||||||||||
| SQNB 38-8 | 8 | 5/16'' | 8,4 | ||||||||||
| SQNB 38-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 60-6 | 6 | 1/4'' | 6.4 | 16,0 | 20,0 | 49,5 | 18,0 | 15,4 | 11,8 | 1,8 | 100 | / |
Rango de cable:
50mm² A.W.G.:(1/0) Corriente máx.=215A |
| SQNB 60-8 | 8 | 5/16'' | 8,4 | ||||||||||
| SQNB 60-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 70-8 | 8 | 5/16'' | 8,4 | 17,5 | 20,0 | 48,0 | 18,0 | 17,5 | 13.5 | 2,0 | 50 | / |
Rango de cable:
70mm² A.W.G.:(2/0) Corriente máxima=235A |
| SQNB 70-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 70-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 80-8 | 8 | 5/16'' | 8,4 | 21.8 | 20,0 | 49.0 | 20,0 | 19.5 | 14.5 | 2.3 | 50 | / |
Rango de cable:
95mm² A.W.G.:(3/0) Corriente máxima=255A |
| SQNB 80-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 80-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 100-8 | 8 | 5/16'' | 8,4 | 21.8 | 21.0 | 53.0 | 21.0 | 22,1 | 16,4 | 2,5 | 25 | / |
Rango de cable:
120mm² A.W.G.:(4/0) Corriente máx.=300A |
| SQNB 100-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 100-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 150-8 | 8 | 5/16'' | 8,4 | 22,0 | 22,3 | 61,0 | 27,0 | 26,6 | 19.5 | 3,2 | 25 | / |
Rango de cable:
150mm² A.W.G.:(250/300MCM) Corriente máx.=395A |
| SQNB 150-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 150-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 200-10 | 10 | 3/8'' | 10,5 | 36.0 | 22,3 | 72.5 | 31.0 | 32.6 | 24.0 | 4.0 | 10 | / |
Rango de cable:
240mm² A.W.G.:(400/500MCM) Corriente máxima=470A |
| SQNB 200-12 | 12 | 1/2'' | 13.0 | ||||||||||
