Carril DIN de sombrero superior de acero
Estructura del perfil:
Perfil estándar de sombrero alto (TS35) con forma simétrica de "ala de sombrero"; 35 mm de ancho y típicamente 7,5 mm de alto.
Opciones de montaje:
Disponible en versiones sólidas, ranuradas o perforadas para una instalación flexible; se puede montar con tornillos, clips o soportes en paneles de control o envolventes.
Escenarios de uso:
Ampliamente utilizado en automatización industrial, armarios de control eléctrico y cajas de distribución para montar disyuntores, bloques de terminales, relés, PLC y fuentes de alimentación.

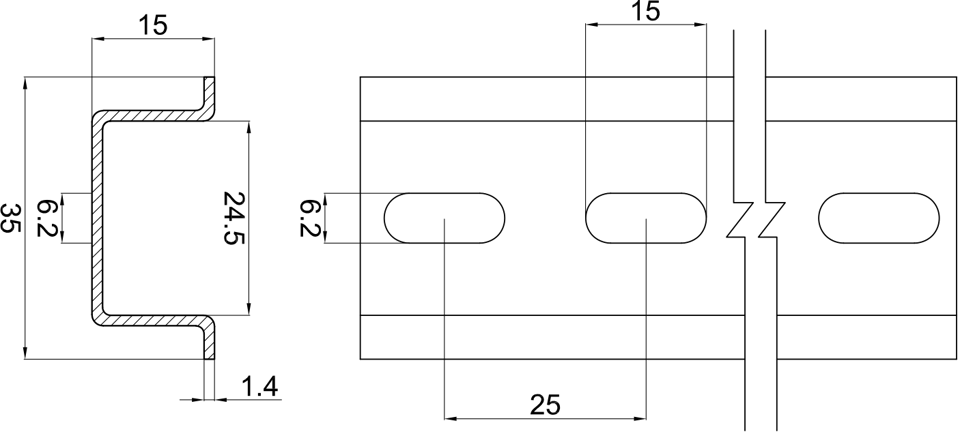

Dibujo dimensional:
Parámetro:
|
Elemento |
Dimensiones (mm) |
|||||
|
Ancho exterior |
Ancho interior |
Altura |
Espesor |
Tamaño del agujero |
Espaciado de agujeros |
|
|

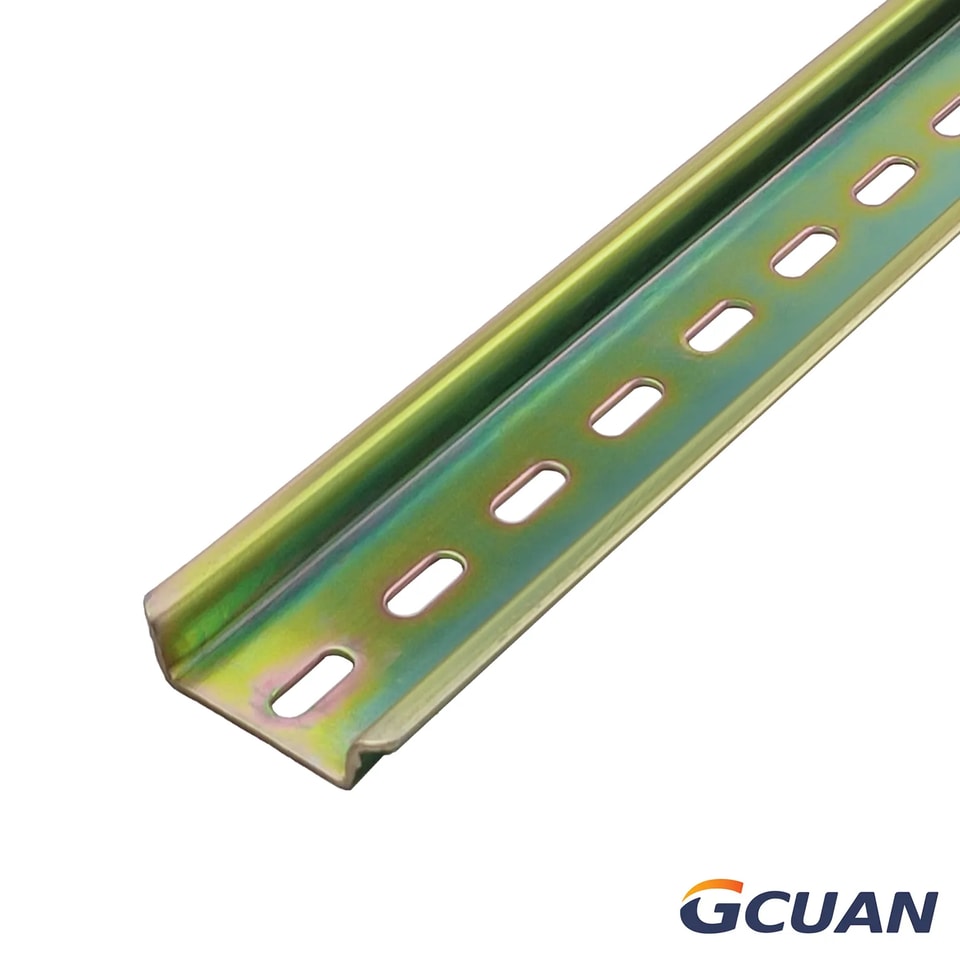

TH35-7.5 ST |
35 |
24.8 |
7.5 |
0.8 |
4.2*12 |
20 |
|
0.9 |
||||||
|
1.0 |
||||||
|
1.1 |
||||||
|
1.2 |
||||||
|
1.0 |
5.2*25 |
35.5 |
||||
|
1.1 |
||||||
|
1.0 |
6.2*15 |
25 |
||||
|
1.1 |
||||||
|
1.2 |
||||||
|

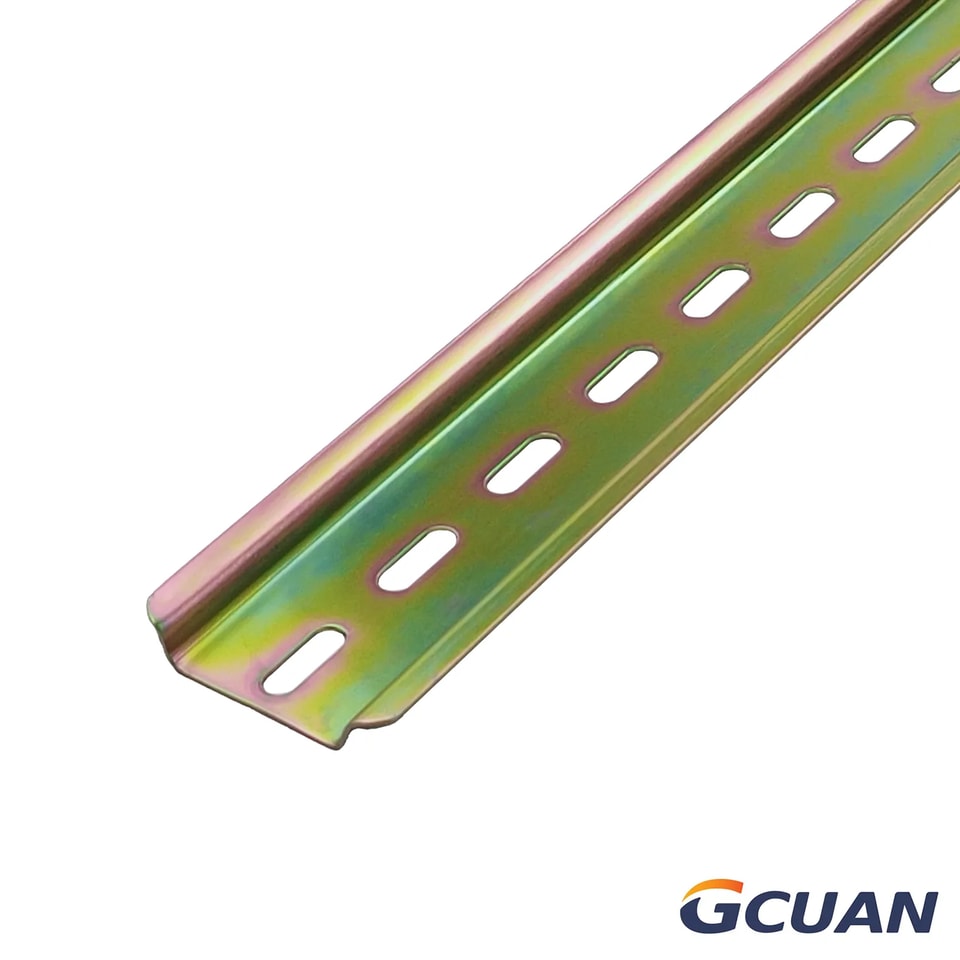

TH35-6.5 ST |
35 |
24.8 |
6.5 |
0.6 |
4.2*12 |
20 |
|
0.7 |
||||||
|
0.8 |
||||||
|
0.9 |
||||||
|
1.0 |
||||||
|
1.1 |
||||||
|
TH35-15 ST |
35 |
24.5 |
15 |
1.4 |
6.2*15 |
25 |
|

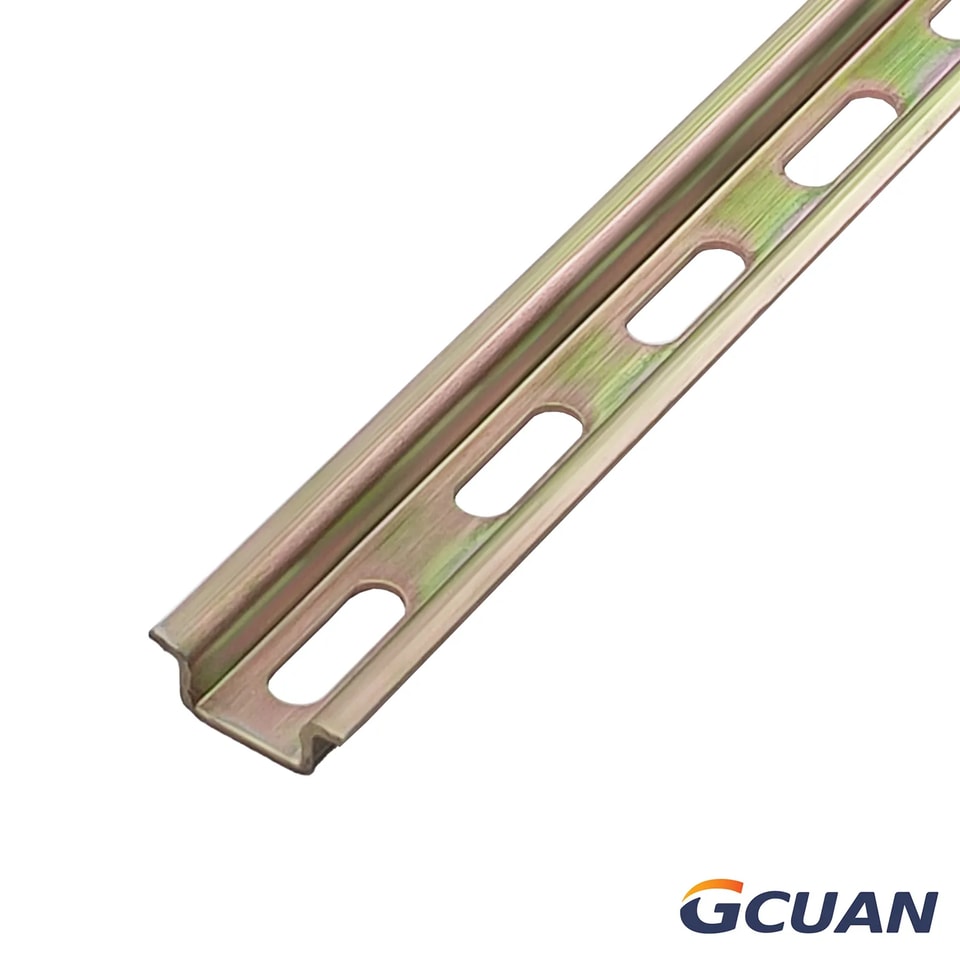

TH15-6 ST |
15 |
8.5 |
6 |
0.8 |
4.4*13 |
20 |
