Terminales de cable mecánicos vs. de compresión: Cómo elegir la solución adecuada | Guchuan
Elegir el terminal de cable adecuado es esencial para garantizar conexiones eléctricas fiables, seguridad a largo plazo y un rendimiento estable del sistema. Entre los métodos de conexión más utilizados, los terminales mecánicos y los terminales de compresión ofrecen ventajas únicas según las condiciones de instalación, la disponibilidad de herramientas, la carga eléctrica y el entorno operativo. Comprender las diferencias entre ambos ayuda a ingenieros, contratistas y compradores a seleccionar la solución más adecuada para sus proyectos. 1. ¿Qué son los terminales mecánicos y de compresión? Terminales mecánicos Los terminales mecánicos utilizan tornillos de fijación o pernos fusibles para asegurar el conductor dentro del barril. La instalación es sencilla y no requiere herramientas de crimpado hidráulicas. Debido a su flexibilidad y facilidad de uso, los terminales mecánicos se utilizan comúnmente en instalaciones de campo, trabajos de mantenimiento y aplicaciones donde las herramientas son limitadas. Terminales de compresión Los terminales de compresión crean una conexión permanente mediante el uso de una herramienta de crimpado y matrices compatibles para comprimir el barril del terminal alrededor del conductor. Este proceso forma una unión estable de metal a metal con excelente conductividad y resistencia mecánica a largo plazo. Diferencia principal La principal diferencia entre los terminales mecánicos y de compresión radica en: ● Método de instalación ● Permanencia de la conexión ● Estabilidad eléctrica a largo plazo 2. Diferencias clave entre terminales mecánicos y de compresión Característica Terminales mecánicos Terminales de compresión Velocidad de instalación Rápida, no requiere herramientas especiales Más lenta, requiere crimpado Conductividad eléctrica Moderada Alto Fiabilidad de la conexión Medio Alto Resistencia a las vibraciones Inferior Excelente Herramientas necesarias Mínimas Herramientas de crimpado especializadas Reutilización A menudo reutilizables No reutilizables Necesidades de mantenimiento Pueden requerir reajuste Mínimo tras la instalación Coste inicial Inferior Más alto Coste a largo plazo Mayor riesgo de mantenimiento Menor coste de ciclo de vida Rango de carga óptimo Carga baja a media Carga media a alta 3. Comparación de rendimiento Resistencia eléctrica Los terminales de compresión generalmente ofrecen una menor resistencia eléctrica porque el proceso de crimpado crea una conexión uniforme de metal a metal con mínimos espacios de aire. Los terminales mecánicos dependen de la presión del tornillo para mantener el contacto. Con el tiempo, los ciclos térmicos y las vibraciones pueden reducir la fuerza de sujeción si no se mantiene el par de apriete adecuado. Generación de calor Una menor resistencia significa menos acumulación de calor bajo carga eléctrica. Por esta razón, los terminales de compresión suelen preferirse en aplicaciones de alta corriente donde el aumento de temperatura es un factor crítico. Los terminales mecánicos pueden funcionar de forma fiable, pero un apriete insuficiente o un mantenimiento deficiente pueden provocar puntos calientes localizados. Vibración y estabilidad mecánica Los terminales de compresión ofrecen una resistencia superior a las vibraciones y al estrés mecánico gracias a la conexión permanente crimpada. Los terminales mecánicos son más adecuados para instalaciones donde la accesibilidad y la flexibilidad son prioridades. 4. Idoneidad de la aplicación Los terminales mecánicos son ideales para: ● Reparaciones de campo e instalaciones temporales ● Proyectos con disponibilidad limitada de herramientas ● Sistemas de baja a media tensión ● Paneles interiores e instalaciones accesibles ● Aplicaciones que requieren una instalación rápida Los terminales de compresión son ideales para: ● Aplicaciones de alta corriente ● Proyectos de infraestructuras críticas ● Entornos exteriores o condiciones severas ● Sistemas expuestos a vibraciones o estrés térmico ● Instalaciones permanentes a largo plazo En la práctica, las condiciones ambientales como la humedad, las vibraciones y las fluctuaciones de temperatura suelen favorecer las conexiones por compresión. 5. Consideraciones de costo Los terminales mecánicos pueden ofrecer costos iniciales más bajos porque requieren herramientas mínimas y una instalación más rápida. Sin embargo, los terminales de compresión suelen ofrecer un costo total de ciclo de vida más bajo debido a: ● Menores requisitos de mantenimiento ● Menores tasas de falla ● Mejor confiabilidad a largo plazo Para proyectos industriales o de servicios públicos a gran escala, el costo total de propiedad suele ser más importante que el precio de compra inicial por sí solo. 6. Errores comunes que se deben evitar Las prácticas de instalación incorrectas pueden provocar sobrecalentamiento, conexiones flojas o fallas prematuras, independientemente del tipo de terminal. Los errores comunes incluyen: ● Seleccionar un tamaño de terminal incorrecto ● Ignorar los requisitos de torque especificados ● Utilizar matrices de crimpado incorrectas ● No inspeccionar la conexión después de la instalación ● Elegir productos basándose únicamente en el precio La instalación adecuada y la selección correcta del producto son fundamentales para mantener la seguridad eléctrica y la confiabilidad del sistema. 7. Cómo elegir el terminal adecuado Criterios Terminales mecánicos Terminales de compresión Mejor opción Velocidad de instalación Rápida, sin herramientas especiales Más lenta, requiere crimpado Mecánico Conductividad eléctrica Moderada Alto Compresión Fiabilidad de la conexión Medio Alto Compresión Resistencia a las vibraciones Inferior Alto Compresión Herramientas necesarias Mínimas Requiere herramientas especializadas Mecánico Reutilización Sí No Mecánico Necesidades de mantenimiento Mayor debido al reajuste Bajo después de la instalación Compresión Coste inicial Inferior Más alto Mecánico Costo a largo plazo Mayor debido al mantenimiento y riesgo Menor debido a la durabilidad Compresión Idoneidad de voltaje / carga Carga baja a media Carga media a alta Compresión Nivel de habilidad para la instalación Técnico básico Se requiere técnico calificado Mecánico Riesgo de falla Mayor si no se mantiene Muy bajo si se crimpa correctamente Compresión No existe una opción "mejor" universal; la elección correcta depende del entorno de instalación real y de los requisitos del proyecto. 8. Preguntas frecuentes (FAQs) ¿Qué tipo de terminal es mejor para aplicaciones de alta corriente? Los terminales de compresión generalmente ofrecen un mejor rendimiento debido a su menor resistencia y una unión más fuerte. ¿Son reutilizables los terminales mecánicos? Muchos diseños de terminales mecánicos pueden reutilizarse si no sufren daños durante su desmontaje. ¿Requieren herramientas especiales los terminales de compresión? Sí. Una instalación adecuada requiere herramientas de crimpado calibradas y matrices compatibles. ¿Pueden aflojarse los terminales mecánicos con el tiempo? Sí. Los ciclos térmicos y las vibraciones pueden reducir la fuerza de sujeción si no se mantiene el par de apriete. ¿Son adecuados los terminales de compresión para uso en exteriores? Sí. Los terminales de compresión se utilizan ampliamente en entornos exteriores y hostiles debido a su rendimiento estable a largo plazo. Conclusión Tanto los terminales mecánicos como los de compresión desempeñan funciones cruciales en los sistemas eléctricos modernos. ● Terminales mecánicos proporcionan flexibilidad, rapidez y conveniencia en la instalación ● Terminales de compresión ofrecen una conductividad superior, durabilidad y fiabilidad a largo plazo Elegir la solución adecuada requiere evaluar las condiciones de instalación, la carga eléctrica, la disponibilidad de herramientas y los factores ambientales. Una conexión bien seleccionada no solo mejora el rendimiento, sino que también reduce el riesgo de mantenimiento y aumenta la seguridad general del sistema.
5/20, 2026
leer más
Cómo elegir el terminal de cable adecuado
La elección del terminal de cable adecuado requiere una evaluación técnica. Debe adaptar el terminal a las condiciones específicas de su aplicación. Criterios clave de selección: 1. Tamaño del conductor Haga coincidir el barril del terminal con la sección transversal del cable. Un desajuste provocará un crimpado deficiente. 2. Tipo de material l Terminales de cobre para una alta conductividad l Terminales de aluminio para ligereza y eficiencia de costes l Terminales bimetálicos para conexiones de cobre a aluminio 3. Longitud del barril l Barril estándar para uso general. l Barril largo para aplicaciones de servicio pesado y entornos con vibraciones 4. Tamaño del orificio del perno Asegure la compatibilidad con los pernos del terminal. 5. Recubrimiento El estañado previene la oxidación y mejora la durabilidad. 6. Entorno de aplicación Tenga en cuenta la temperatura, la humedad y la exposición a productos químicos. 7. Estándares de cumplimiento Verifique las certificaciones CE, UL u otras normativas pertinentes.
5/13, 2026
leer más

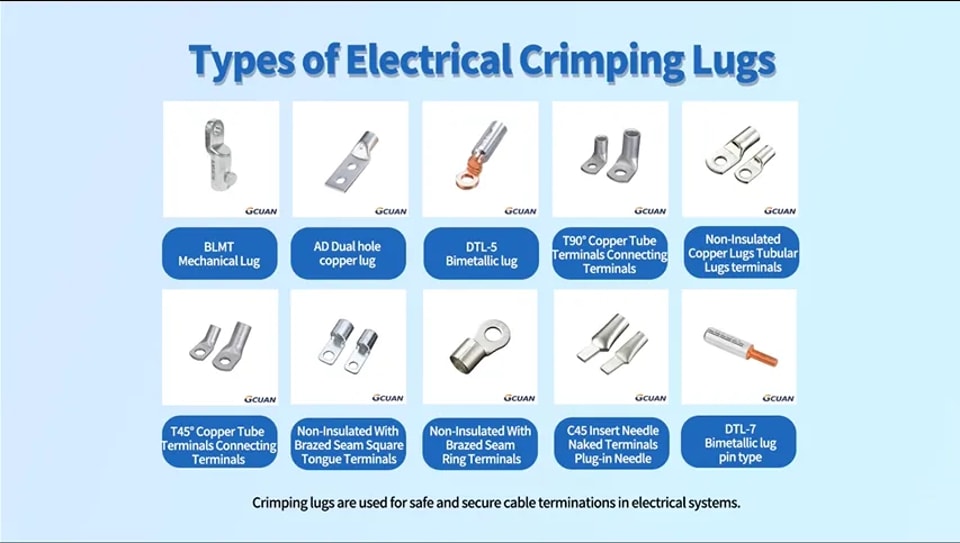

¿QUÉ ES UN TERMINAL DE CABLE?
Introducción Elegir los accesorios para cables adecuados es tan importante como seleccionar los cables correctos para la transmisión de energía. Una compatibilidad adecuada entre cables y accesorios garantiza conexiones eléctricas seguras, fiables y duraderas. Entre estos accesorios, los terminales de cable desempeñan un papel fundamental en la conexión de conductores a equipos eléctricos. ¿Qué es un terminal de cable? Un terminal de cable, también conocido como terminal de conexión o conector, es un dispositivo utilizado para conectar de forma segura el conductor de un cable a un equipo eléctrico o a otro cable. Proporciona conexiones eléctricas y mecánicas fiables, garantizando un flujo de corriente eficiente y permitiendo una fácil instalación, mantenimiento y sustitución. Los terminales de cable se utilizan ampliamente en sistemas eléctricos como la distribución de energía, equipos industriales, cableado de automoción y conexiones de baterías. Tipos de terminales de cable Los terminales de cable pueden clasificarse según su forma, material y aislamiento: Por forma l Tipo anillo (tipo O):Utilizado para conexiones seguras mediante pernos l Tipo horquilla (tipo U):Fácil instalación y desmontaje en terminales de tornillo l Tipo pin:Adecuado para terminales de inserción o de resorte l Tipo lengüeta:Utilizado para conexiones de terminales planos Por material l Terminales de cobre (los más comunes, excelente conductividad) l Terminales de aluminio (más ligeros, rentables) l Terminales bimetálicos (para conectar cables de cobre y aluminio) Por aislamiento l Terminales no aislados l Terminales aislados (PVC, nailon, etc.) Figura 1: Diferentes tipos de terminales de cable Aplicaciones Los terminales de cable se utilizan en aplicaciones donde se requiere una conexión segura y duradera, especialmente cuando la conexión directa del cable no es práctica. Las aplicaciones comunes incluyen: l Sistemas de distribución de energía l Paneles eléctricos l Conexiones de baterías de automoción l Maquinaria industrial l Sistemas de energía renovable Método de crimpado El crimpado es el método de instalación más utilizado y recomendado para los terminales de cable. Consiste en utilizar una herramienta de crimpado especializada para comprimir el barril del terminal firmemente alrededor del conductor, creando una conexión mecánica y eléctrica segura. El proceso de crimpado deforma el metal del terminal para que sujete firmemente los hilos del cable, minimizando los huecos de aire y reduciendo la resistencia eléctrica. Cuando se realiza correctamente, el crimpado proporciona una conexión estanca a los gases que evita la oxidación y garantiza la estabilidad a largo plazo. Ventajas: l Instalación rápida y eficiente l Calidad de conexión constante y fiable l Baja resistencia eléctrica l Adecuado para producción en masa e instalación en campo l Sin necesidad de calor ni materiales adicionales Aplicaciones:El crimpado se utiliza comúnmente en sistemas de distribución de energía, paneles de control, cableado automotriz y equipos industriales. Es especialmente adecuado para entornos sujetos a vibraciones, ya que la conexión permanece estable con el tiempo. Notas importantes: l Utilice siempre la herramienta de crimpado y el tamaño de matriz correctos l Haga coincidir el tamaño del terminal con la sección transversal del cable l Un crimpado deficiente puede provocar sobrecalentamiento o fallos en la conexión Figura 2: Método de crimpado
5/6, 2026
leer más

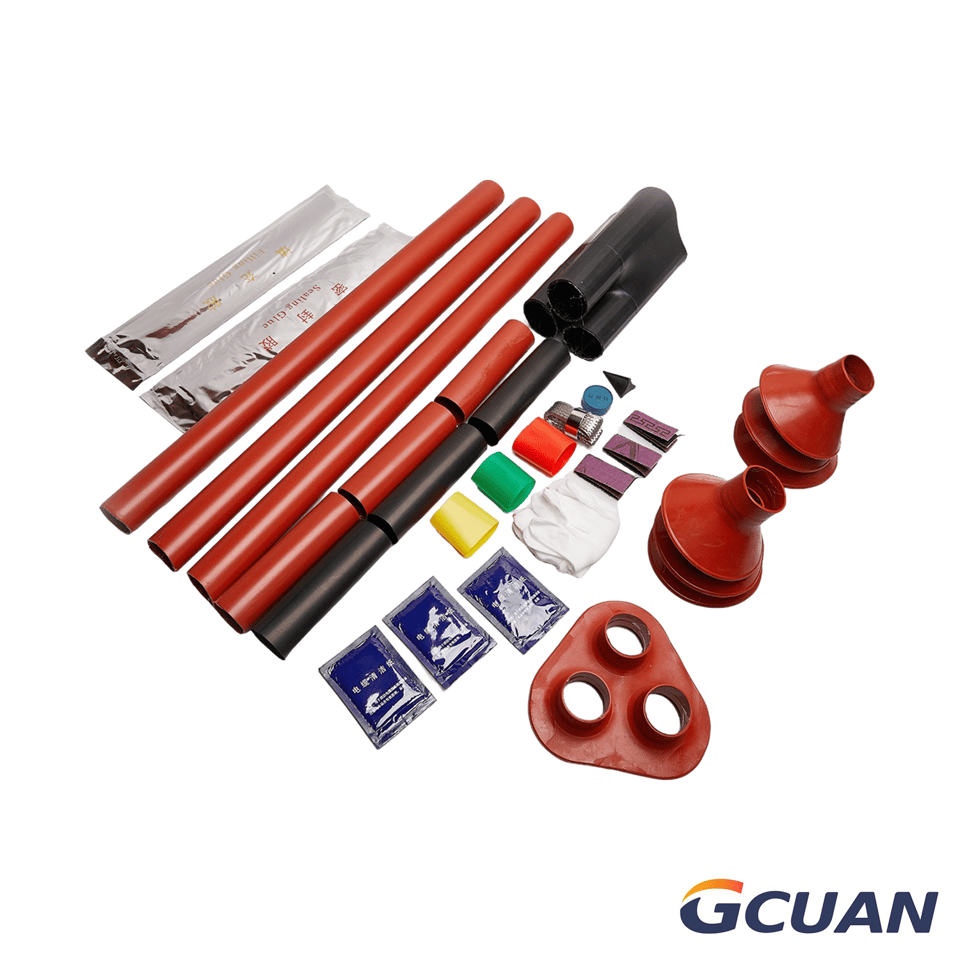

Instalación de terminales termocontraíbles para cables de 8.7/15KV en interiores/exteriores
1. El lugar de instalación debe estar libre de polvo, seco y ventilado. 2. Compruebe si las herramientas de instalación y los accesorios de los terminales están completos. 3. Compruebe si los accesorios del cable coinciden correctamente con el cable. 4. Mida 760 mm desde el extremo del cable y pele la cubierta exterior del cable. 5. Mantenga 30 mm de armadura de acero en la parte inferior y pele el resto. 6. Deje 20 mm de cubierta interior en la raíz, pele el resto de la cubierta interior del cable y el relleno, y tenga cuidado de no rayar la capa de blindaje de cobre del cable. 7. Separe las tres fases y envuelva el blindaje de cobre al final de cada cable de fase con cinta de PVC. 8. Limpie la suciedad de la superficie de la parte pelada de 50 mm de la cubierta exterior del cable. Pula la capa de óxido y la pintura de la superficie de la armadura de acero con papel de lija grueso. 9. Incruste el cable de tierra del blindaje de cobre en la bifurcación trifásica del cable con un cono de amortiguación triangular, divida el cable de tierra en tres hilos y suelde cada hilo firmemente a la capa de blindaje de cobre, luego fije el cable de tierra a la armadura de acero con un resorte de fuerza constante y suelde firmemente, envuelva el resorte de fuerza constante con cinta de PVC y envuelva con cinta de relleno para sellar. 10. Deslice la bota de derivación termorretráctil hasta la raíz y aplique calor para contraerla. 11. Mantenga 60 mm de blindaje de cobre hacia arriba desde el manguito de derivación y corte el resto; realice la identificación de fases con cinta de PVC respectivamente. 12. Deje 20 mm de la capa semiconductora hacia arriba y corte el resto; tenga cuidado de no dañar la capa de aislamiento principal al pelar la capa semiconductora. 13. Pula la superficie de la capa de aislamiento con papel de lija fino y tenga cuidado de no pulir la capa semiconductora. 14. Limpie la superficie de la capa de aislamiento hacia la capa semiconductora con papel de limpieza. 15. Aplique grasa de silicona uniformemente sobre la superficie de la capa de aislamiento. 16. Deslice el tubo de control de estrés para solapar 20 mm del blindaje de cobre y aplique calor para contraerlo. 17. Deslice el tubo aislante para solapar el extremo de la bota de derivación en 20 mm, caliente y contraiga uniformemente de abajo hacia arriba; si el tubo aislante es demasiado largo, corte el exceso después de enfriar. 18. De acuerdo con la profundidad del orificio del terminal más 5 mm, corte el aislamiento principal de cada fase en la parte superior. 19. Inserte los terminales de cable y crímpelos de acuerdo con la norma nacional, y lime los bordes, esquinas y rebabas. 20. Envuelva con sellador el área de crimpado del terminal de cable para rellenar el espacio entre la capa de aislamiento y el terminal, así como la muesca del terminal. 21. Deslice el tubo de sellado y fíjelo mediante contracción térmica. 22. Deslice el tubo marcador y fíjelo mediante contracción térmica. 23. Deslice la campana aislante de tres orificios por encima de la bota de derivación y aplique calor para contraerla. Luego deslice la campana aislante de un solo orificio y aplique calor para contraerla; la distancia entre campanas es de 140 mm, con dos campanas para cada fase. Lista de materiales para terminal termorretráctil interior/exterior de cable XLPE de tres núcleos de 15 kV Modelo: WSY(NSY)-15-3 N.º Nombre del accesorio Color Modelo/Especificación AplicableSección transversal Cant. 1 Bota de derivación de tres núcleos Negro CY 75/39-32/10 25-50mm² 1 ud. CY 86/48-40/14 70-120mm² CY 102/60-50/19 150-240mm² CY 135/70-63/24 300-400mm² 2 Tubo de control de estrés Negro YLG 26/40-140 25-50mm² 3 uds. YLG 30/14-140 70-120mm² YLG 42/18-140 150-240mm² YLG 50/18-140 300-400mm² 3 Tubo aislante Rojo JYG 26/10-650/1000 25-50mm² 3 uds. JYG 34/14-650/1000 70-120mm² JYG 42/18-650/1000 150-240mm² JYG 66/22-650/1000 300-400mm² 4 Tubo marcador RojoAmarilloVerde BG 26/10 25-50mm² 3 uds. BG 34/14 70-120mm² BG 42/18 150-240mm² BG 66/22 300-400mm² 5 Tubo de sellado Rojo MFG 26/10 25-50mm² 3 uds. MFG 34/14 70-120mm² MFG 42/18 150-240mm² MFG 66/50 300-400mm² 6 Campana aislante de un solo orificio Rojo DSQ 28/10 25-50mm² 6 piezas DSQ 36/14 70-120mm² DSQ 50/22 150-240mm² DSQ 70/30 300-400mm² 7 Campana aislante de tres orificios Rojo SSQ 28/10 25-50mm² 1 ud. SSQ 36/14 70-120mm² SSQ 50/22 150-240mm² SSQ 70/30 300-400mm² 8 Materiales auxiliares Compuesto de relleno/sellado, cable de tierra, resortes de fuerza constante, papel de lija, paño de limpieza, guantes, grasa de silicona.
4/17, 2026
leer más
Instalación de unión de cable termorretráctil de 8.7/15KV
1. Trabajo preparatorio a.El lugar de instalación debe estar libre de polvo, seco y ventilado. b.Compruebe si las herramientas de instalación están completas. c.Verifique que los accesorios para cables coincidan correctamente con el cable. d.Enderece y sierre uniformemente los dos extremos de los dos cables que se van a conectar. 2. Pelado del cable a.Pele la cubierta exterior en secuencia: 600 mm para el extremo largo y 400 mm para el extremo corto; deje 40 mm de armadura de acero en ambos extremos y pele el resto, deje 40 mm de cubierta interior en ambos extremos y pele el resto; retire el relleno (resérvelo para su uso) y separe las tres fases. b.Tras medir 220 mm, pele el blindaje de cobre y fíjelo con cinta de PVC. Mantenga 40 mm de la capa semiconductora y pele el resto; tenga cuidado de no dañar la capa aislante al pelar la capa semiconductora. c.Pulir la superficie de la armadura de acero restante y limpiar la cubierta exterior. d.Pulir la cubierta exterior y la cubierta interior. e.Corte la capa aislante según la mitad de la longitud del manguito de unión más 5 mm. Mida 35 mm al final de la capa aislante, córtela en un cono de 30 mm de largo y conserve 5 mm de la capa semiconductora interna. 3. Fijación del tubo de control de estrés a.Corte el extremo de la capa semiconductora externa en forma de cono. Pulir la superficie de la capa aislante con papel de lija fino, teniendo cuidado de no pulir la capa semiconductora, elimine los restos de partículas semiconductoras y limpie el aislamiento principal. b.Deslice el tubo de control de estrés hasta solapar la capa semiconductora externa en 20 mm y aplique calor para contraerlo y fijarlo. c.Deslice los tubos y la malla de cobre en secuencia, deslice las fundas protectoras en ambos extremos del cable respectivamente; en el extremo largo del cable, deslice un juego de tubos aislantes rojos (interior y exterior) y tubos semiconductores negros (interior y exterior) en cada fase respectivamente, y deslice la malla de cobre en cada fase del extremo corto del cable respectivamente. 4. Instalación del manguito de unión a.Deslice el manguito de unión y realice el engaste; al engastar, hágalo desde el centro del manguito hacia ambos extremos. b.Tras el engaste, lime los bordes, esquinas y rebabas del manguito de unión y límpielo. c.Envuelva con cinta semiconductora el manguito de unión, solapando 5 mm de la capa semiconductora interna a cada lado. d.Envuelva cinta de relleno y cinta aislante autoadhesiva sobre la cinta semiconductora para crear una transición suave entre el manguito de unión y el aislamiento principal, solapando 10 mm con la capa de aislamiento principal en ambos extremos. 5. Instalación del tubo aislante termorretráctil y tratamiento de blindaje a.Limpie las superficies exteriores de la capa aislante y del tubo de control de estrés con papel de limpieza. b.Coloque los tres tubos aislantes internos en el centro del manguito de unión, caliente y contraiga desde el centro hacia ambos extremos. Luego, coloque los tres tubos aislantes externos en el centro de los tubos aislantes internos, caliente y contraiga desde el centro hacia ambos extremos. c.Envuelva sellador alrededor de la cara final del tubo aislante externo desde el puerto del blindaje de cobre para rellenar el hueco y envuélvalo en forma de cono. d.Coloque el tubo semiconductor en el centro del tubo aislante externo, caliente y contraiga. Envuelva cinta semiconductora alrededor del área de solapamiento entre el blindaje de cobre y el tubo semiconductor en unos 5 mm. e.Estire la malla de cobre para cubrir el tubo semiconductor, solape ambos extremos sobre el blindaje de cobre del cable y fíjelo con cinta aislante. 6. Tratamiento de sellado a.Organice las tres fases juntas, restaure el relleno y fíjelo con cinta de PVC. b.Conecte la armadura de acero en ambos extremos del cable con un cable de tierra y fíjela con un resorte de fuerza constante. c.Fije el resorte de fuerza constante con cinta de PVC y envuelva cinta de relleno alrededor del resorte y de la cubierta exterior para completar el espacio. d.Aplique sellador a 30 mm de la cubierta exterior y de la cubierta interior en ambos extremos del cable. e.Limpie las cubiertas en ambos extremos y precaliéntelas. Deslice la funda protectora desde el extremo largo, colóquela sobre el sellador y caliéntela para que se contraiga hasta que salga una pequeña cantidad de adhesivo termofusible; limpie el extremo derecho de la funda contraída, deslice la funda protectora desde el extremo corto, solápela con la funda ya contraída y proceda igual que con el extremo largo. Envuelva cinta autoadhesiva alrededor de las partes solapadas en ambos extremos y en el centro de las fundas protectoras para mejorar el sellado. f.Una vez finalizada la instalación de la unión y cuando esté totalmente fría, limpie el negro de humo de la superficie con un agente limpiador y comience las pruebas y la operación.
4/15, 2026
leer más
La interfaz más ignorada en los sistemas eléctricos y cómo optimizarla
En los sistemas de potencia, los debates suelen centrarse en generadores, transformadores y dispositivos de protección.Sin embargo, muchos problemas de fiabilidad se originan en una interfaz mucho más pequeña:el terminal de cable. Un terminal de cable es el punto donde la energía eléctrica sale del conductor y entra en el sistema.Cada megavatio suministrado pasa por este único punto de conexión. Debido a que es pequeño y parece sencillo, a menudo se trata como un accesorio estándar.En realidad, es unainterfaz de ingeniería crítica—y una que requiere la solución adecuada. | Interfaz pequeña. Impacto a nivel de sistema. El verdadero problema no es el terminal, es la interfaz. Los terminales de cable rara vez fallan de repente. La mayoría de los problemas se desarrollan gradualmente y muestran signos tempranos como: • Ligero aumento de temperatura • Decoloración sutil • Olor inusual sin humo visible • Disparos de protección sin un fallo eléctrico claro Estos síntomas indican un aumento de la resistencia de contacto y una degradación mecánica en la interfaz. |La mayoría de los fallos comienzan silenciosamente, mucho antes de que aparezcan las alarmas. Por qué los fallos se repiten Muchos problemas de terminales de cable se etiquetan incorrectamente como "fallos eléctricos".En la práctica, suelen estar causados por factores mecánicos y relacionados con la instalación: • Material del terminal no compatible con el conductor o el entorno • Método de crimpado o selección de matriz incorrectos • Preparación deficiente de la superficie • Par de apriete incorrecto • Aflojamiento causado por ciclos térmicos a lo largo del tiempo La corriente eléctrica solo expone estas debilidades; no las crea. | La electricidad revela la debilidad. No la causa. Un enfoque de ingeniería orientado a soluciones Mejorar la fiabilidad de los terminales de cable no requiere tecnología compleja.Requiere tratar el terminal como parte del diseño del sistema, no como algo secundario. Las soluciones eficaces se centran en: • Selección correcta del material basada en el tipo de conductor y las condiciones de operación • Procesos de crimpado controlados utilizando herramientas y matrices adecuadas • Par de apriete de instalación definido para lograr una presión de contacto estable • Limpieza de la interfaz y preparación de la superficie • Inspección periódica y reapriete en aplicaciones críticas Estas medidas reducen significativamente la acumulación de calor, el aumento de la resistencia y la degradación a largo plazo. | La fiabilidad se diseña, no se asume. Diseñando la fiabilidad en el punto de conexión Los ingenieros experimentados evalúan más que las clasificaciones de corriente: • Cómo se instala el terminal, no solo su valor en la ficha técnica • Estabilidad de la presión de contacto, no solo el tamaño del cable • Tendencias de distribución de calor, no solo eventos de protección La fiabilidad se construye en la interfaz, no en los planos. | El plano termina donde comienza la verdadera fiabilidad. Del pensamiento por componentes al pensamiento sistémico Los terminales de cable no generan energía.Pero ellos deciden si la energía se transfiere eficientemente o se pierde en forma de calor. En los sistemas eléctricos, los componentes más pequeños suelen determinar la fiabilidad general.Al tratar los terminales de cable como interfaces de ingeniería y aplicar un enfoque orientado a soluciones, los operadores pueden prevenir paradas no planificadas, reducir el riesgo de incendio y prolongar la vida útil de los activos. |Trate los terminales de cable como interfaces, no como accesorios.
1/6, 2026
leer más
Llega nuevo equipamiento a nuestra nueva fábrica
Llega nuevo equipamiento a nuestra nueva fábrica, marcando un paso clave en la mejora de la capacidad de producción. Nos complace anunciar un gran avance en el desarrollo de nuestra nueva fábrica: el primer lote de equipos de fabricación principales ha llegado recientemente y ha entrado en la fase de instalación. La instalación exitosa de este equipo marca una fase crítica en el lanzamiento operativo de la nueva instalación. A medida que se instalen y pongan en marcha más equipos, mejoraremos rápidamente nuestras capacidades de producción en masa, permitiéndonos ofrecer productos y servicios más eficientes y consistentes a nuestros clientes. Esperamos con interés la plena operatividad de nuestra nueva fábrica y seguir creando valor para usted.
10/29, 2025
leer más
¿Qué son los terminales de cable?
I. Introducción¿Alguna vez ha notado el brillo metálico al final de sus cables o entre los hilos? Eso es un terminal de cable. Los terminales de cable son componentes utilizados para conectar cables a dispositivos eléctricos, maquinaria, armarios de distribución u otras líneas de transmisión. Diseñados para una fácil instalación y desmontaje, los terminales de cable son ideales para situaciones donde las conexiones fijas permanentes son innecesarias o poco prácticas, lo que los convierte en una opción conveniente para reparaciones y mantenimiento.II. Tipos y materiales de terminales de cableLos terminales de cable vienen en varias formas y tamaños, cada uno adaptado para diferentes tipos de conexiones eléctricas. Fabricados típicamente de cobre, aluminio u otros materiales conductores, están diseñados para garantizar una conexión segura y confiable, minimizando el riesgo de fallas eléctricas o pérdida de energía.• Terminales de cobre:El cobre es preferido en muchas aplicaciones debido a su baja resistencia y excelente conductividad. Se utiliza comúnmente en sistemas de alto rendimiento.• Terminales de aluminio: Más ligeros y económicos, los terminales de aluminio se utilizan a menudo en instalaciones a gran escala como plantas de energía, donde el peso y el costo son factores críticos.• Terminales de cobre estañado: Para una mayor resistencia a la corrosión, especialmente en entornos hostiles como instalaciones al aire libre o aplicaciones marinas, se suelen utilizar terminales de cobre estañado.III. Aplicaciones de los terminales de cableLos terminales de cable se utilizan en una variedad de industrias y aplicaciones, que incluyen:• Transporte: Para la fijación de cables en el tránsito ferroviario y otros campos.• Industrial:En maquinaria pesada y sistemas de potencia, donde las conexiones confiables y robustas son críticas.• Marino: Para conexiones eléctricas en botes o barcos, donde la resistencia a la corrosión es particularmente importante debido al ambiente salino.• Redes eléctricas y centrales eléctricas: Para conectar cables en sistemas de transmisión y distribución de alta tensión.IV. ¿Dónde comprar terminales de cable?Guchuan (Shanghai) Import and Export Co., Ltd., una subsidiaria de Guchuan Technology Holdings Limited, se especializa en proporcionar productos eléctricos de alta calidad. Con sede en Shanghái, Guchuan ofrece soluciones confiables e innovadoras para la industria eléctrica global.Nuestra gama de productos incluye:• Terminales y conectores de cable• Conectores para líneas eléctricas aéreas• Accesorios para cables termorretráctiles y contráctiles en frío• Terminales de distribución de energía• Carril DIN y accesorios• Barras colectoras tipo pinLos productos de Guchuan están diseñados para cumplir con los estándares internacionales y se utilizan en una variedad de industrias, garantizando conexiones seguras, eficientes y confiables para sistemas eléctricos. Se centran en la calidad, el rendimiento y la durabilidad a largo plazo, proporcionando soluciones para aplicaciones en transmisión de energía, energía renovable y más.Para explorar nuestra gama completa de productos y conocer más sobre nuestras soluciones, visite elsitio web de Guchuan.
8/26, 2025
leer más
Cómo instalar conectores de perforación de aislamiento
Los conectores de perforación de aislamiento (IPC) se utilizan comúnmente en instalaciones eléctricas para realizar derivaciones en conductores aislados existentes sin necesidad de pelar el cable. Proporcionan una conexión segura y resistente a la intemperie, y se emplean ampliamente en líneas eléctricas aéreas, alumbrado público y sistemas de energía renovable. Herramientas y materiales necesarios - Conector de perforación de aislamiento (tamaño adecuado para el cable)- Cortacables/pelacables (si es necesario)- Llave dinamométrica o llave hexagonal (según el tipo de conector)- Herramienta para conectores de perforación de aislamiento (si se requiere)- Guantes y gafas de seguridad- Probador de tensión (para aplicaciones en líneas con tensión) Guía de instalación paso a paso 1. Desconexión de energía (si es posible)- Por seguridad, desenergice el circuito antes de la instalación. Si trabaja en líneas con tensión, siga los protocolos de seguridad eléctrica adecuados. 2. Seleccione el conector correcto- Asegúrese de que el IPC coincida con el tamaño del cable y el tipo de aislamiento. Consulte las especificaciones del fabricante para la compatibilidad. 3. Posicione el conector- Coloque el conector sobre el cable principal donde se realizará la derivación. Alinee los dientes de perforación con el conductor. 4. Apriete el conector- Utilice una llave dinamométrica o una llave hexagonal para apretar los pernos del conector de manera uniforme.- Siga el valor de par recomendado por el fabricante para asegurar un sellado adecuado sin dañar el cable. 5. Inserte el cable de derivación (si aplica)- Si el IPC tiene un puerto de derivación, inserte el cable secundario y asegúrelo según el diseño del conector. 6. Verifique la conexión- Asegúrese de que el conector esté completamente asentado e aislado.- Para instalaciones con tensión, utilice un comprobador de voltaje para confirmar una conexión segura. Consejos de seguridad- Use siempre guantes aislantes cuando trabaje cerca de cables con tensión.- Evite el apriete excesivo, ya que puede dañar el conductor.- Utilice conectores de perforación de aislamiento (IPC) resistentes a la intemperie para aplicaciones en exteriores. Siguiendo estos pasos, puede garantizar una conexión eléctrica fiable y segura utilizando conectores de perforación de aislamiento.
5/29, 2025
leer más
¿Cómo instalar abrazaderas para cables?
Instalación de abrazaderas para cableses una tarea fundamental en proyectos eléctricos y mecánicos. Para instalar abrazaderas para cables, es necesario preparar las herramientas y materiales adecuados. Durante la instalación, marque la ubicación, prepare la superficie, fije la base, inserte el cable y sujételo de forma adecuada, y finalmente verifique y pruebe. Aquí tiene una guía completa sobre cómo instalar abrazaderas para cables de manera efectiva.
