Terminales de Alfiler con Costura Soldada No Aislados
Material:
• Cuerpo de terminal: Cobre
• Baño: Estaño
descripción1
Cierre de cremallera Chaquetas deportivas de un quinto de cremallera para hombres. Tela elástica, ligera y de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar estadounidenses. Un corte deportivo que se ajusta al cuerpo para una amplia gama de movimiento, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera de un cuarto;Ojales para pulgares en mangas largas para mantenerlas en su lugar durante el entrenamiento
Descripción del Producto

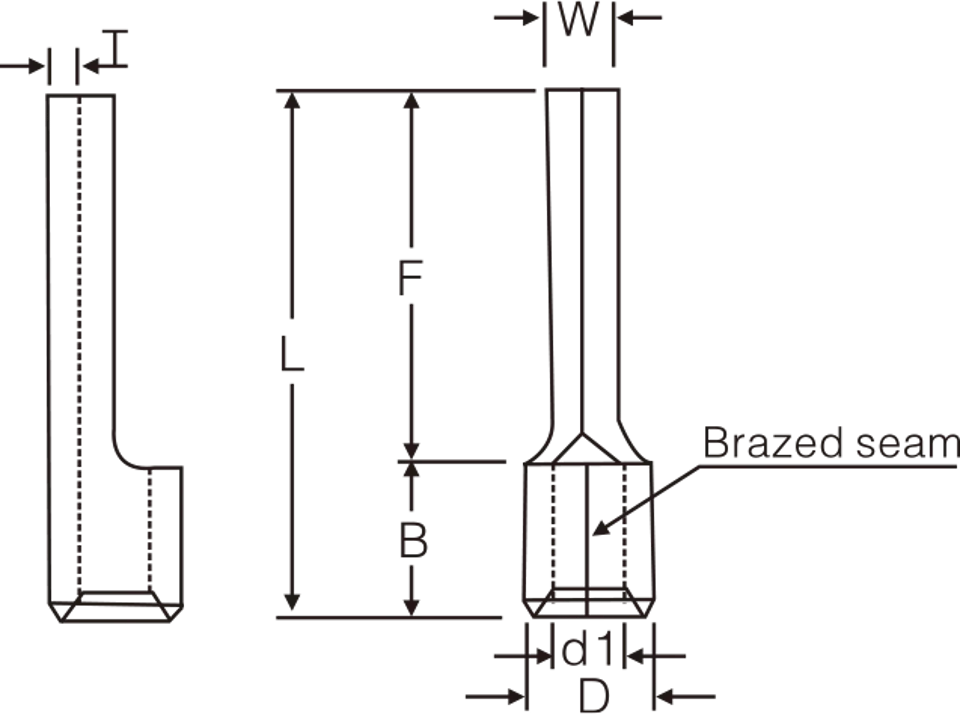

Dibujo dimensional:
Parámetro:
| N.º de artículo | Dimensión (mm) |
Pzas/
Paquete |
Herramientas | Explicación | ||||||
| W | F | L | B | D | d1 | T | ||||
| PTN 0.5-10 | 1.4 | 10.0 | 14.2 | 4.0 | 2.2 | 1.2 | 0.5 | 2000 | HS-101 |
Rango de cable:
0.2-0.5mm² A.W.G.:(26-22) Corriente máx.=9A |
| PTN 1.25-9 | 1.9 | 9.0 | 13.8 | 4.8 | 3.4 | 1.8 | 0.75 | 1000 |
HS-101
mandíbula-1.25 |
Rango de cable:
0.5-1.5mm² A.W.G.(22-16) Corriente máx.=19A |
| PTN 1.25-10 | 10.0 | 14.8 | ||||||||
| PTN 1.25-12 | 12.0 | 16.8 | ||||||||
| PTN 1.25-13 | 13.0 | 17.8 | ||||||||
| PTN 1.25-16 | 16.0 | 20.8 | ||||||||
| PTN 1.25-18 | 18.0 | 22.8 | ||||||||
| PTN 2-9 | 1.9 | 9.0 | 13.8 | 4.8 | 4.1 | 2.3 | 0.8 | 1000 |
HS-101
mandíbula-2 |
Rango de cable:
1.5-2.5mm² A.W.G.:(16-14) Corriente máx.=27A |
| PTN 2-10 | 10.0 | 14.8 | ||||||||
| PTN 2-12 | 12.0 | 16.8 | ||||||||
| PTN 2-13 | 13.0 | 17.8 | ||||||||
| PTN 2-18 | 18.0 | 22.8 | ||||||||
| PTN 3.5-12 | 2.8 | 12.0 | 18.0 | 6.0 | 5.0 | 3.0 | 1.0 | 1000 |
HS-101
mandíbula-3.5 |
Rango de cable:
2.5-4mm² A.W.G.:(14-12) Corriente máx.=37A |
| PTN 5.5-13 | 2.8 | 13.0 | 19.0 | 6.0 | 5.6 | 3.4 | 1.0 | 1000 |
HS-101
mandíbula-5.5 |
Rango de cable:
4-6mm² A.W.G.:(12-10) Corriente máx.=48A |
| PTN 5.5-18 | 2.8 | 18.0 | 24.0 | |||||||
| PTN 8-25 | 4.0 | 28.0 | 36.5 | 8.5 | 7.2 | 4.8 | 1.2 | 500 | HS-38 |
Rango de cable:
6-10mm² A.W.G.:(8) Corriente máx.=62A |
| PTN 14-25 | 4.0 | 28.5 | 39.0 | 10,5 | 9.0 | 6.0 | 1,5 | 500 | HS-38 |
Rango de cable:
10-16mm² A.W.G.:(6) Corriente máx.=88A |
| PTN 22-25 | 5.0 | 28.5 | 40,5 | 12.0 | 11,5 | 8,1 | 1,7 | 250 | HS-38 |
Rango de cable:
16-25mm² A.W.G.:(4) Corriente máx.=115A |
| PTN 38-25 | 5.0 | 28.5 | 42,5 | 14,0 | 13,3 | 9,7 | 1.8 | 200 | HS-38 |
Rango de cable:
35mm² A.W.G.:(2) Corriente máx.=160A |
