Terminales de Pines de Crimp Simple Aislados en Vinilo
Material:
• Cuerpo de terminal: Cobre
• Baño: Estaño
• Aislamiento: Vinilo/PVC
Resistencia máxima a la temperatura: 75℃
descripción1
Cierre de cremallera Chaquetas deportivas de un quinto de cremallera para hombres. Tela elástica, ligera y de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar estadounidenses. Un corte deportivo que se ajusta al cuerpo para una amplia gama de movimiento, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera de un cuarto;Ojales para pulgares en mangas largas para mantenerlas en su lugar durante el entrenamiento
Descripción del Producto

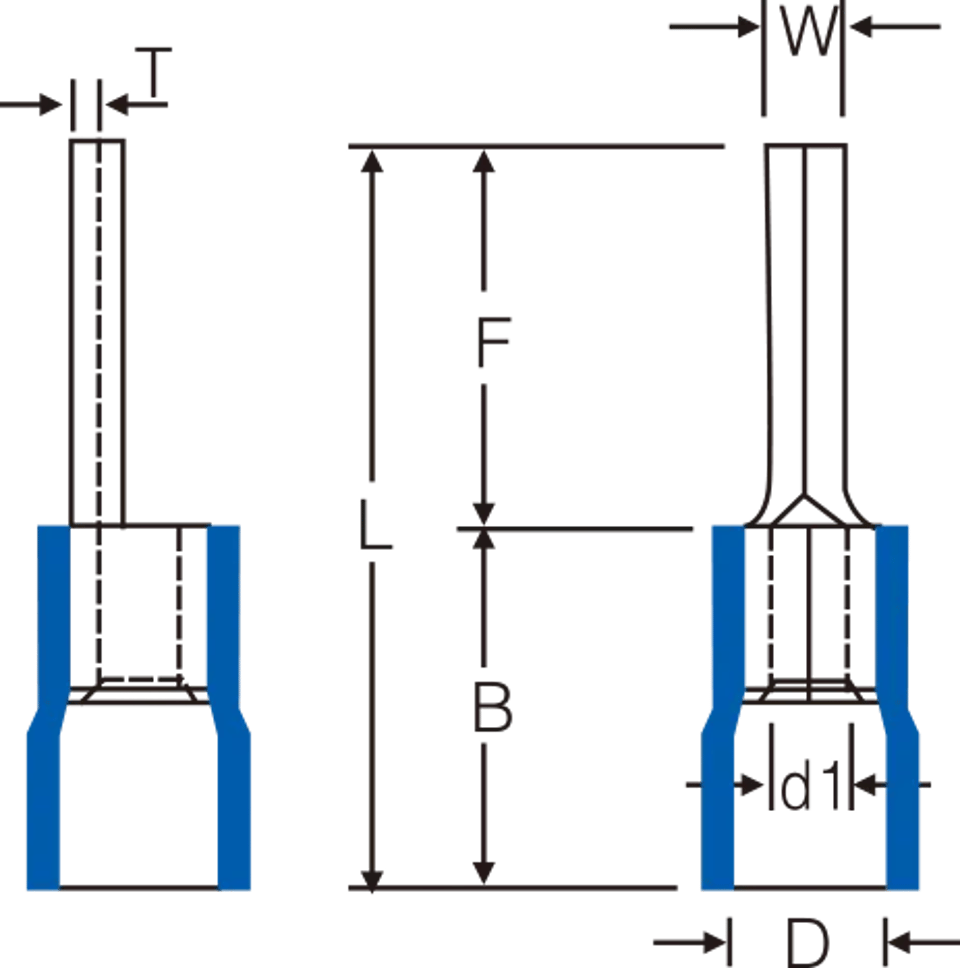

Dibujo Dimensional:
Parámetro:
| Número de Artículo | Dimensión (mm) |
Piezas/
Paquete |
Color | Herramientas | Explicación | ||||||
| W | F | L | B | D | d1 | T | |||||
| PTV 0.5-10 | 1.4 | 10.0 | 18.0 | 8.0 | 2.2 | 1.0 | 0.5 | 1000 | Amarillo | / |
Rango de cable:
0.2-0.5mm² A.W.G.:(26-22) Corriente máx.=9A |
| PTV 1.25-9 | 1.9 | 9.0 | 18.8 | 10.0 | 4.2 | 1.8 | 0.75 | 1000 | Rojo |
HS-30J
mandíbula roja |
Rango de cable:
0,5-1,5 mm² A.W.G.:(22-16) Corriente máx.=19 A |
| PTV 1,25-10 | 10.0 | 19,8 | |||||||||
| PTV 1,25-12 | 12,0 | 21,8 | |||||||||
| PTV 1,25-13 | 13,0 | 22,8 | |||||||||
| PTV 1,25-16 | 16,0 | 25,8 | |||||||||
| PTV 1,25-18 | 18.0 | 27,8 | |||||||||
| PTV 2-9 | 1.9 | 9.0 | 18.8 | 10.0 | 4,9 | 2,3 | 0,8 | 1000 | Azul |
HS-30J
mandíbula azul |
Rango de cable:
1.5-2.5mm² A.W.G.:(16-14) Max.current=27A |
| PTV 2-10 | 10.0 | 19,8 | |||||||||
| PTV 2-12 | 12,0 | 21,8 | |||||||||
| PTV 2-13 | 13,0 | 22,8 | |||||||||
| PTV 2-18 | 18.0 | 28.0 | |||||||||
| PTV 3.5-12 | 2.8 | 12,0 | 24.5 | 12.5 | 6.2 | 3.0 | 1.0 | 500 | Negro |
HS-30J
mandíbula amarilla |
Rango de cable:
2.5-4mm² A.W.G.:(14-12) Corriente máxima=37A |
| PTV 5.5-13 | 2.8 | 13,0 | 25.5 | 13,0 | 6.6 | 3.4 | 1.0 | 500 | Amarillo |
HS-30J
mandíbula amarilla |
Rango de cable:
4-6mm² A.W.G.:(12-10) Corriente máxima=48A |
| PTV 5.5-18 | 2.8 | 18.0 | 30.5 | ||||||||
| PTV 10-12 | 4.3 | 12,0 | 29.5 | 15.5 | 8.0 | 4.5 | 1.1 | 250 | Rojo | / |
Rango de cable:
6-10mm² A.W.G.:(8) Corriente máx.=62A |
| PTV 16-13 | 5.5 | 13,0 | 38.0 | 22.0 | 10.5 | 5.8 | 1.2 | 200 | Azul | / |
Rango de cable:
10-16mm² A.W.G.:(6) Corriente máx.=88A |
| PTV 25-15 | 6.8 | 15.0 | 43.3 | 23.3 | 13.4 | 7.7 | 1.2 | 100 | Amarillo | / |
Rango de cable:
16-25 mm² A.W.G.:(4) Corriente máx.=115 A |
