Barras colectoras tipo pin, 1P+N-DPN
Especificaciones:
· Material: cobre puro, PVC ignífugo
· Fase/polo: 1P+N
· Corriente nominal (A): 20-70
Características:
· Con separación estándar de pines para adaptarse a interruptores DPN
· Buena conductividad, baja resistencia de contacto
· Buena versatilidad y trabajabilidad
· Ventajas de seguridad y comodidad de instalación; ampliamente utilizado en dispositivos eléctricos de construcción.

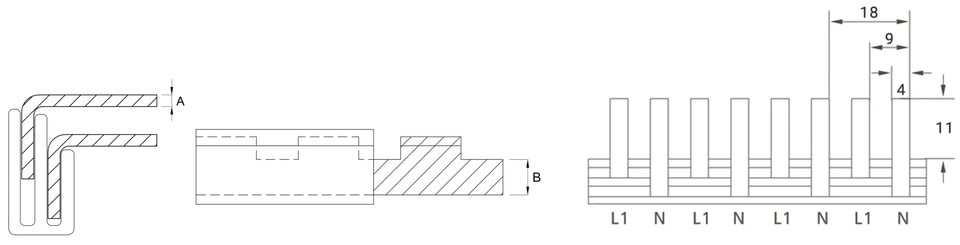

Dibujo dimensional:
Parámetro:
Tipo | A - Espesor del Pin(mm) | B - Ancho del Conductor (mm) | Paso de pin (mm) | Distancia (mm) | Ancho del pin | Longitud del pin (mm) | Módulos | Longitud (mm) | Referencia Corriente |
DPN-20A-1-4.5 | 1 | 4.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 20A |
DPN-32A-1-4.5 | 1 | 4.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 32A |
DPN-40A-1.2-4.5 | 1.2 | 4.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 40A |
DPN-60A-1.4-4.5 | 1.4 | 4.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 60A |
DPN-60A-1.2-6.5 | 1.2 | 6.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 60A |
DPN-63A-1.2-7.5 | 1.2 | 7.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 63A |
DPN-63A-1.4-6.5 | 1.4 | 6.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 63A |
DPN-70A-1.4-7.5 | 1.4 | 7.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 70A |
