Barras colectoras tipo pin, 3 fases-3P
Especificaciones:
· Material: cobre puro, PVC ignífugo
· Fase/polo: 3P
· Corriente nominal (A): 20-100
Características:
· Buena conductividad
· Baja resistencia de contacto
· Buena versatilidad y trabajabilidad
· Ventajas de seguridad y comodidad de instalación; ampliamente utilizado en dispositivos eléctricos de construcción.

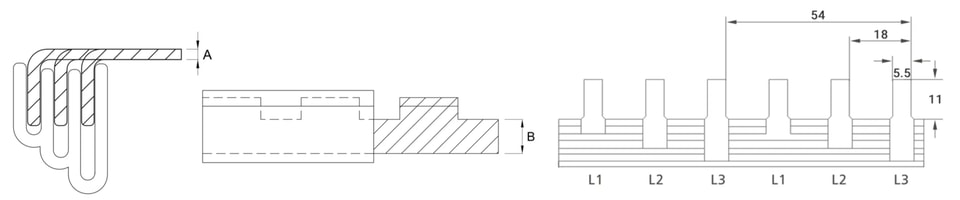

Dibujo dimensional:
Parámetro:
Tipo | A - Espesor del Pin(mm) | B - Ancho del Conductor (mm) | Paso de pin (mm) | Distancia (mm) | Ancho del pin | Longitud del pin (mm) | Módulos | Longitud (mm) | Referencia Corriente |
3P-20A-1.0-4.5 | 1.0 | 4.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 20A |
3P-32A-1.0-4.5 | 1.0 | 4.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 32A |
3P-40A-1.2-4.5 | 1.2 | 4.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 40A |
3P-60A-1.4-4.5 | 1.4 | 4.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 60A |
3P-60A-1.7-4.5 | 1.7 | 4.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 60A |
3P-60A-1.2-6.5 | 1.2 | 6.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 60A |
3P-63A-1.2-7.5 | 1.2 | 7.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 63A |
3P-63A-1.4-6.5 | 1.4 | 6.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 63A |
3P-70A-1.4-7.5 | 1.4 | 7.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 70A |
3P-80A-1.7-6.5 | 1.7 | 6.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 80A |
3P-100A-1.7-7.5 | 1.7 | 7.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 100A |
3P-100A-1.7-9.5 | 1.7 | 9.5 | 54 | 18 | 5.5 | 11 | 54 | 1000 | 100A |
