Tipo de Pasador, Barras Colectoras de 2 Fases-2P
Especificaciones:
· Material: Cobre puro, PVC resistente al fuego
· Fase/polos: 2p
· Corriente nominal (A): 20-100
Características:
· Buena conductividad
· Baja resistencia de contacto
· Buena versatilidad y manejabilidad
· Ventajas de seguridad y facilidad de instalación, ampliamente utilizado en dispositivos eléctricos de construcción.

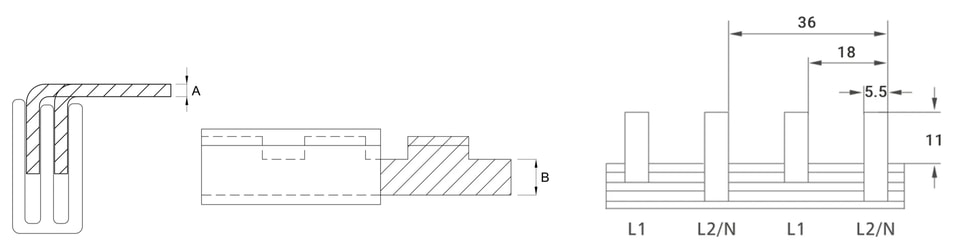

Dibujo dimensional:
Parámetro:
|
Tipo |
A - Espesor de Pin (mm) |
B - Ancho de Conductor (mm) |
Paso de pines (mm) |
Distancia (mm) |
Ancho del pin
|
Longitud del pin (mm) |
Módulos |
Longitud (mm) |
Referencia Corriente |
|
2P-20A-1.0-4.5 |
1 |
4.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
20A |
|
2P-32A-1.0-4.5 |
1 |
4.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
32A |
|
2P-40A-1.2-4.5 |
1.2 |
4.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
40A |
|
2P-60A-1.4-4.5 |
1.4 |
4.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
60A |
|
2P-60A-1.7-4.5 |
1.7 |
4.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
60A |
|
2P-60A-1.2-6.5 |
1.2 |
6.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
60A |
|
2P-63A-1.2-7.5 |
1.2 |
7.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
63A |
|
2P-63A-1.4-6.5 |
1.4 |
6.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
63A |
|
2P-70A-1.4-7.5 |
1.4 |
7.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
70A |
|
2P-80A-1.7-6.5 |
1.7 |
6.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
80A |
|
2P-100A-1.7-7.5 |
1.7 |
7.5 |
36 |
18 |
5.5 |
11 |
54 |
1000 |
100A |
