Home > Productos > Conectores para líneas eléctricas aéreas > Conectores de puesta a tierra para líneas de distribución de 10 kV

Categoría de producto

Terminales de cable y conectores
Terminales y conectores de compresión en frío
Conectores para líneas eléctricas aéreas
Accesorios para cables termorretráctiles y de contracción en frío
Componentes para distribución eléctrica
Bridas para cables
- Bridas de nailon para cables
- Bridas de acero inoxidable para cables

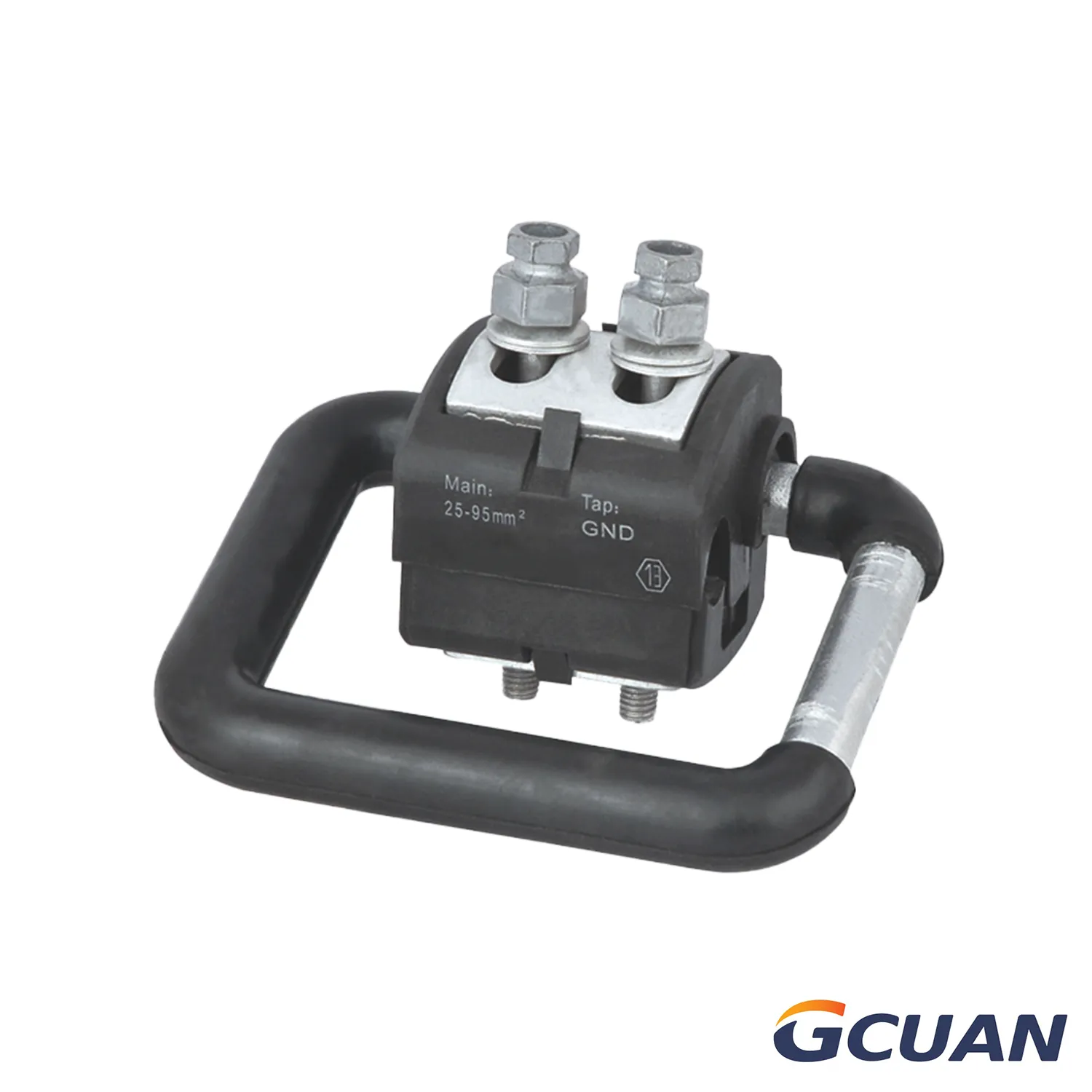

Conectores de puesta a tierra para líneas de distribución de 10 kV

Aplicación:

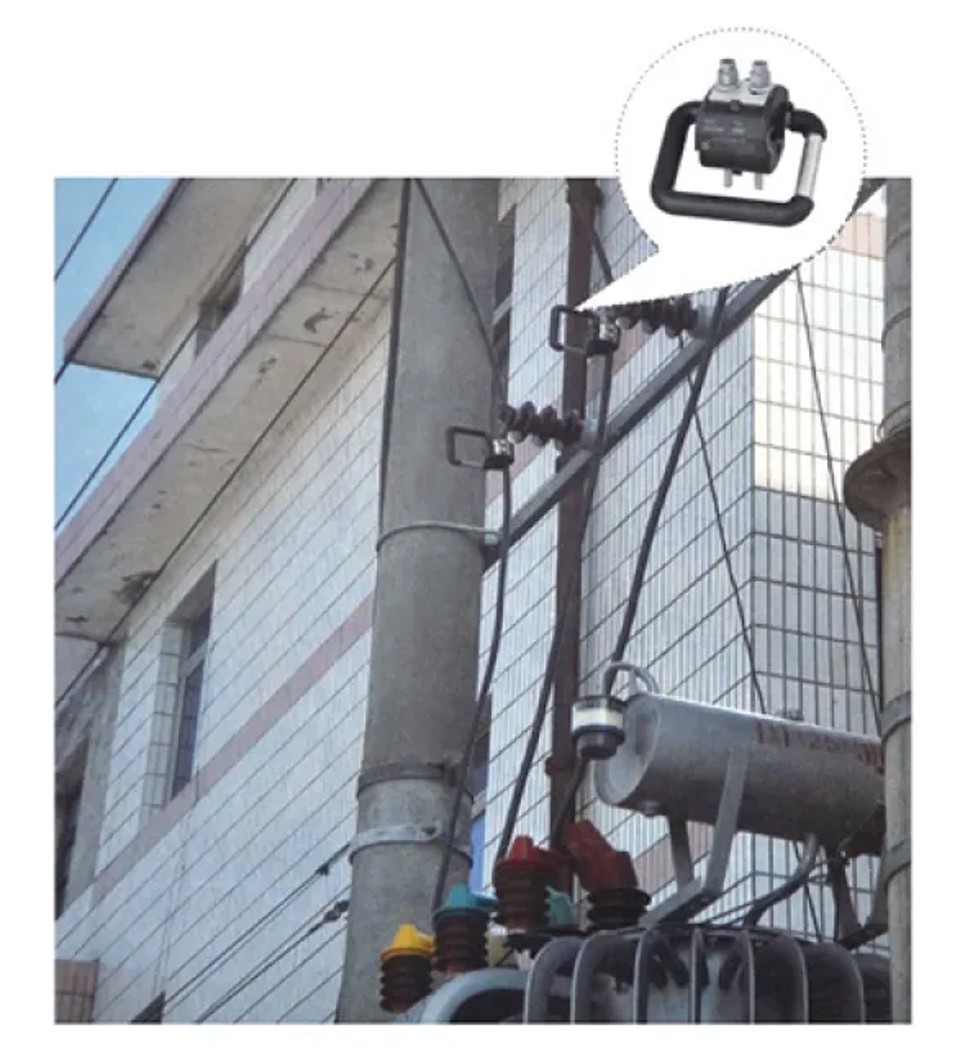

Aplicables a la protección de puesta a tierra para líneas de distribución de 10 kV.

Solicitar presupuesto

Descripción del producto

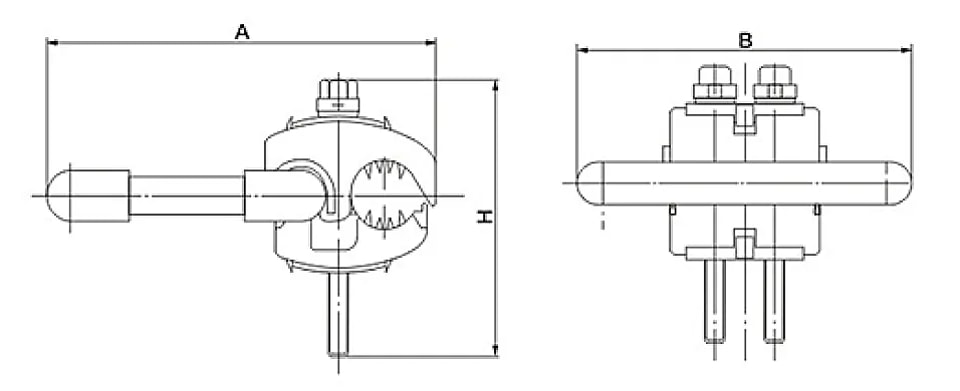

Dibujo dimensional

Parámetro

Tipo	Cable adecuado (mm²)	Dimensiones (mm)			Corriente nominal (A)	Cantidad de pernos (uds.)	Profundidad de perforación (mm)
Tipo	Cable adecuado (mm²)	A	B	H	Corriente nominal (A)	Cantidad de pernos (uds.)	Profundidad de perforación (mm)

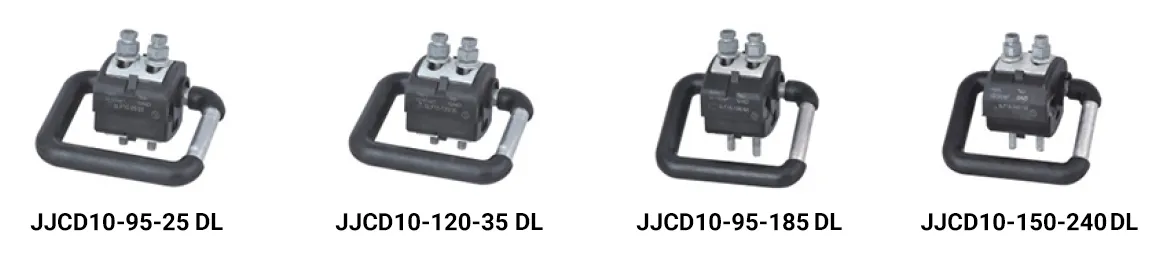

JJCD10-95-25DL	25-95	148.5	140	98	257	2	4-5
JJCD10-120-35DL	35-120	154	138	110	276	2	3-4
JJCD10-95-185DL	95-185	152	140	113	476	2	4-5
JJCD10-150-240DL	150-240	160	140	113	476	2	4-5
