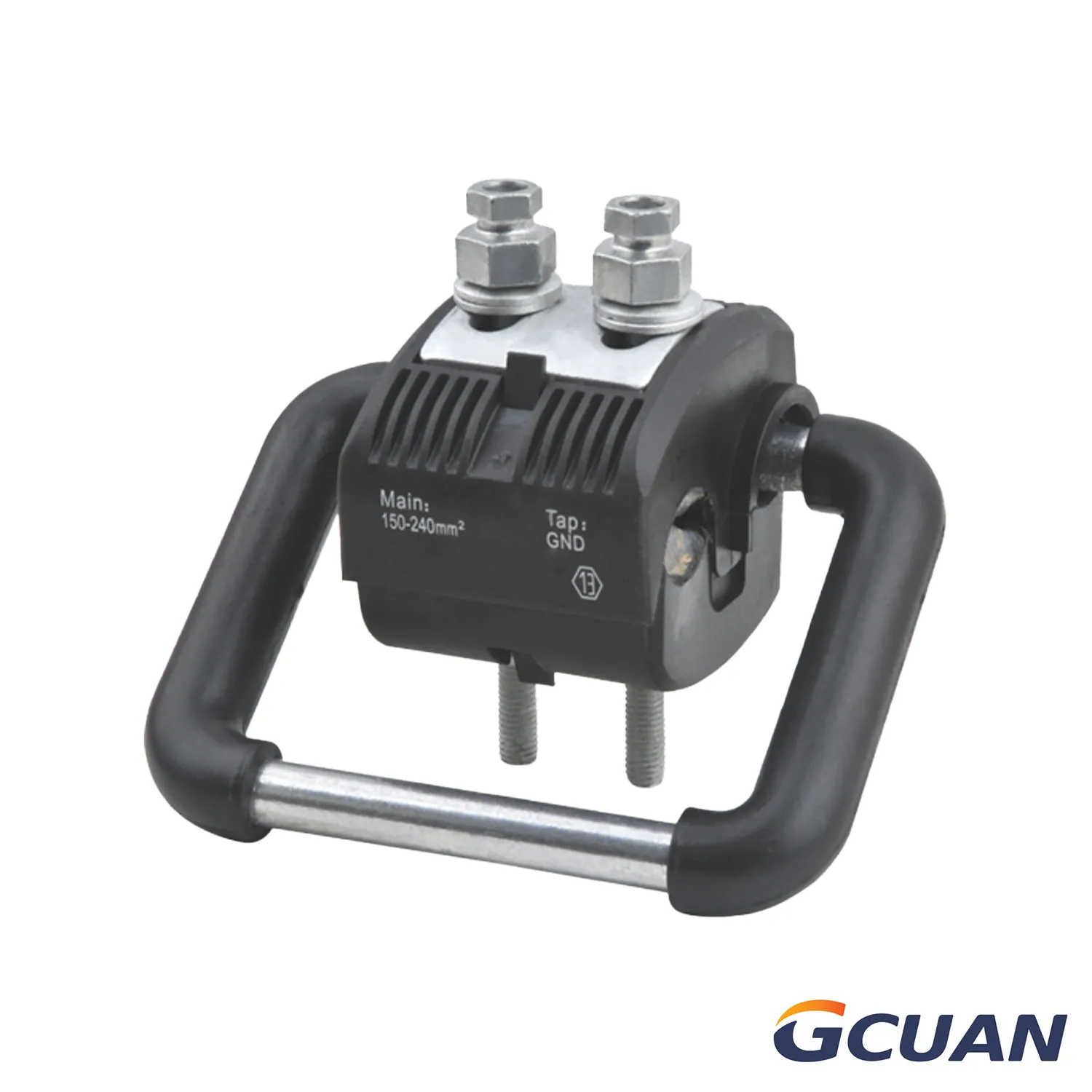

Conector de puesta a tierra perforante aislado JJCD10 de 10 kV

Aplicación:

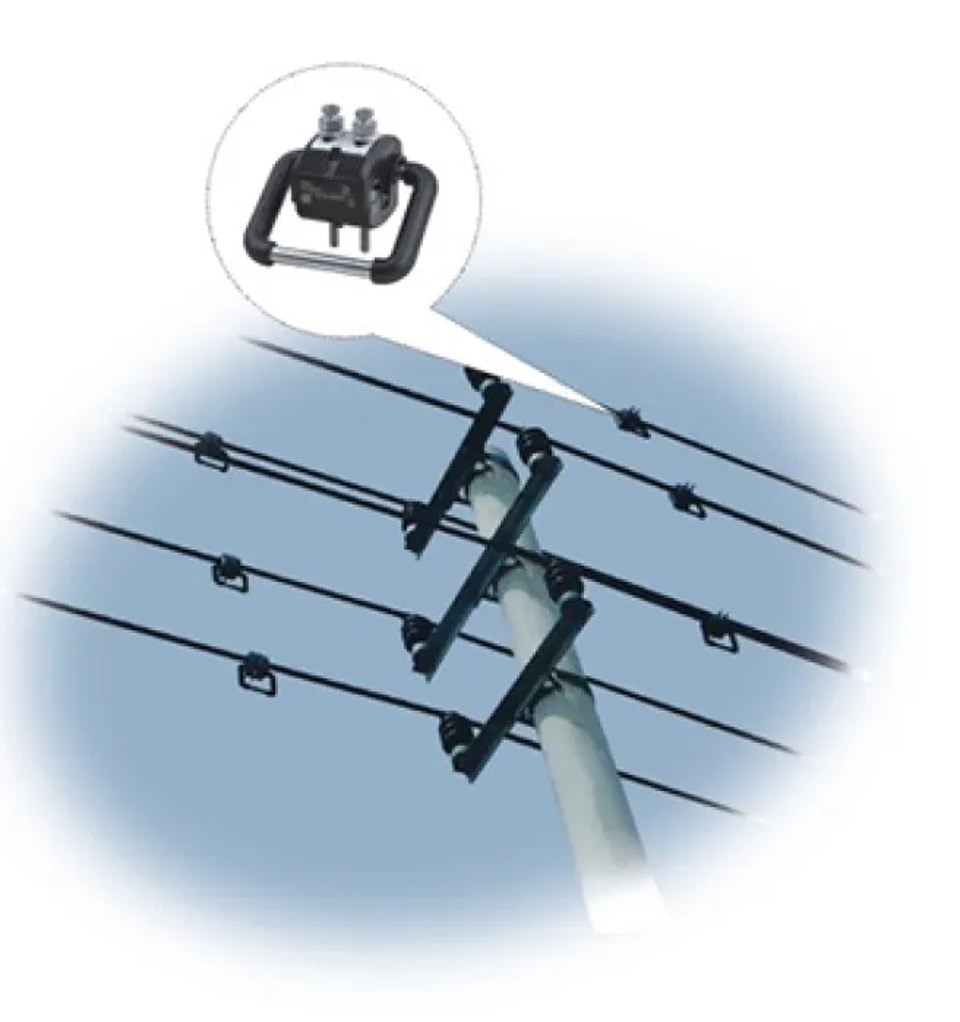

Es adecuado para la protección de puesta a tierra de conductores aislados aéreos de 10 kV y para inspecciones eléctricas temporales.

Solicitar presupuesto

Descripción del producto

Dibujo dimensional

Parámetro

Tipo	Cable adecuado (mm²)	Dimensiones (mm)			Corriente nominal (A)	Cantidad de pernos (uds.)	Profundidad de perforación (mm)
Tipo	Cable adecuado (mm²)	A	B	H	Corriente nominal (A)	Cantidad de pernos (uds.)	Profundidad de perforación (mm)

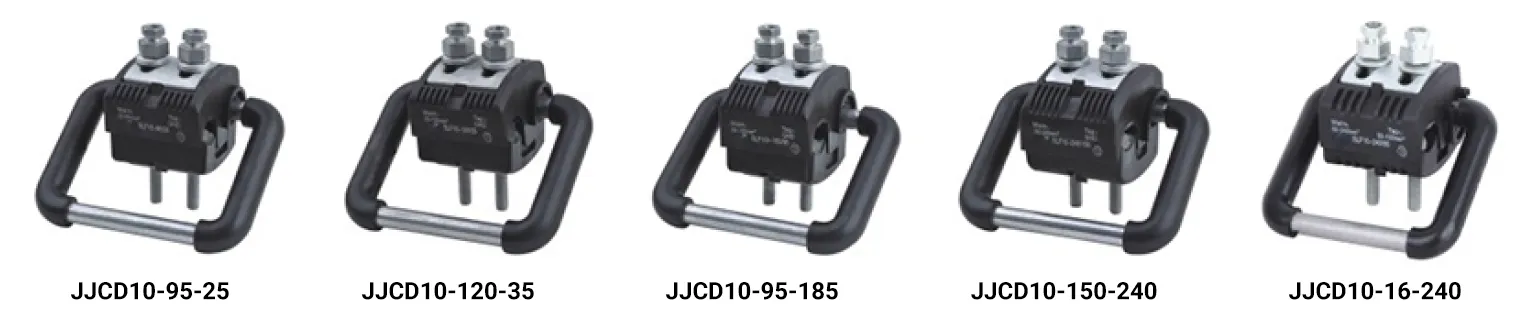

JJCD10-95-25	25-95	144.5	140	92.5	257	2	4-5
JJCD10-120-35	35-120	148	120	86	316	2	4-5
JJCD10-95-185	95-185	152	140	112.5	476	2	4-5
JJCD10-150-240	150-240	160	140	112.5	476	2	4-5
JJCD10-16-240	16-240	148	120	108	476	2	4-5
