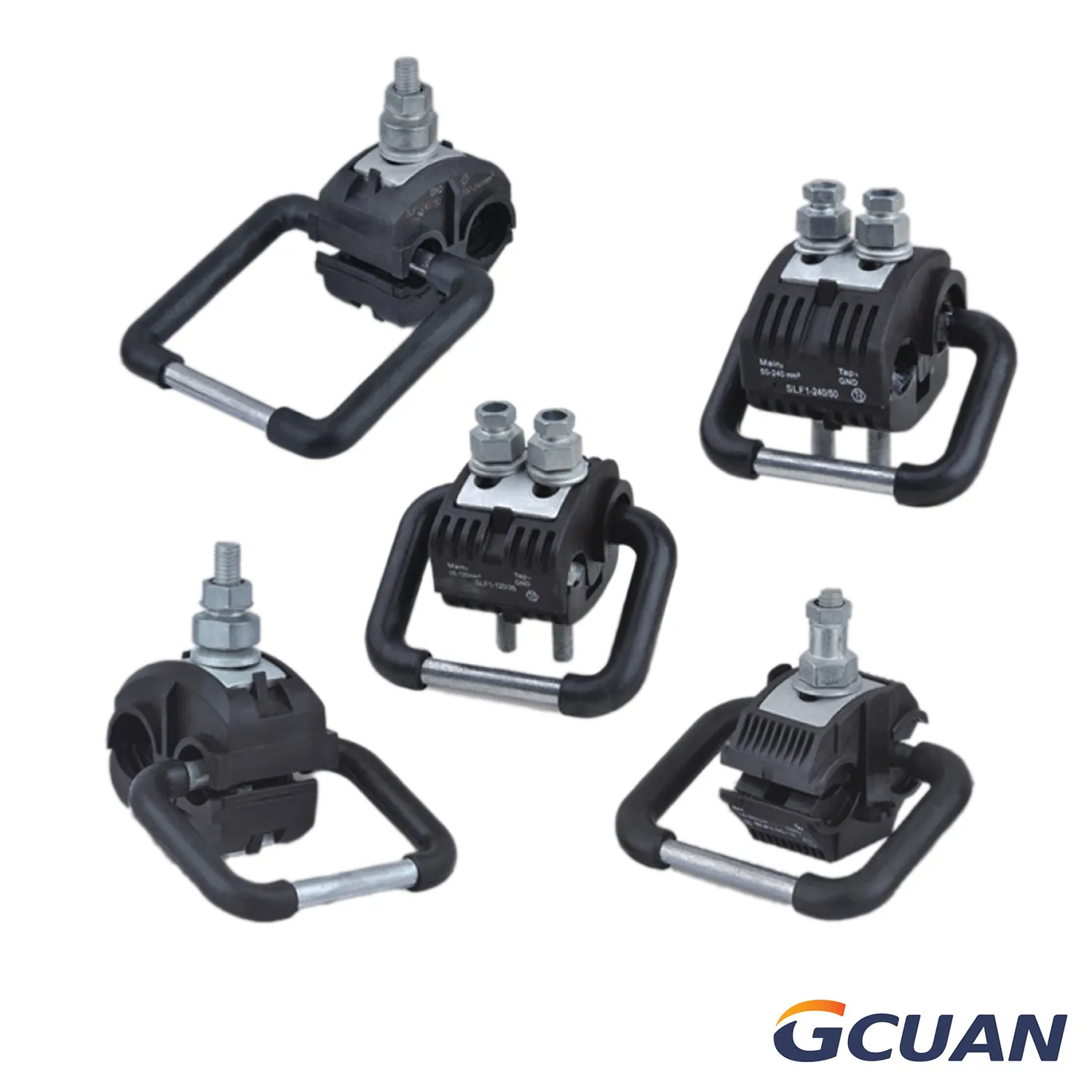

Conector de puesta a tierra perforante aislado JJCD1 de 1 kV

Aplicación:

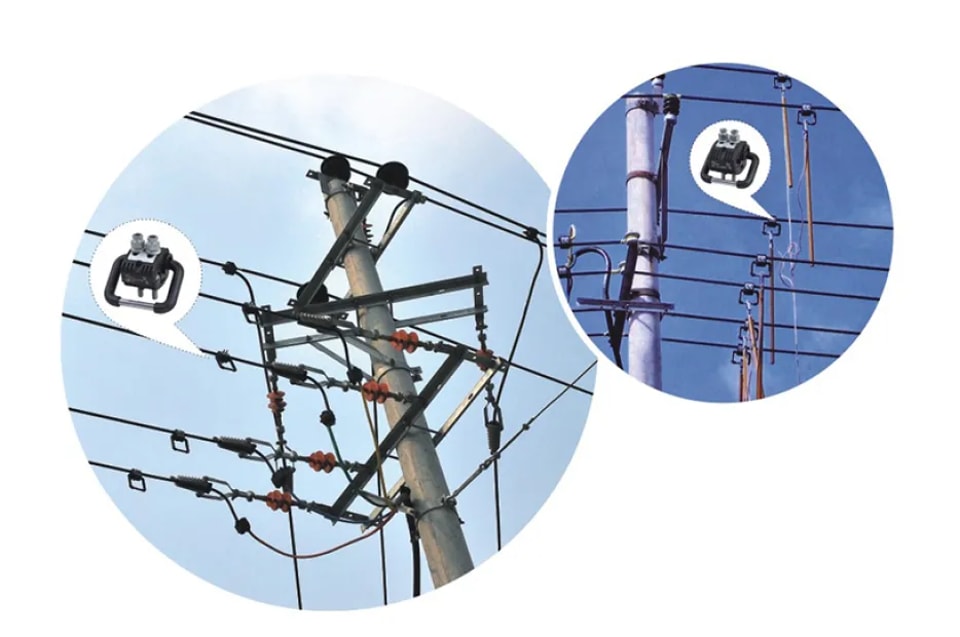

Es adecuado para la protección de puesta a tierra de conductores aislados aéreos de 1 kV y para inspecciones eléctricas temporales.

Solicitar presupuesto

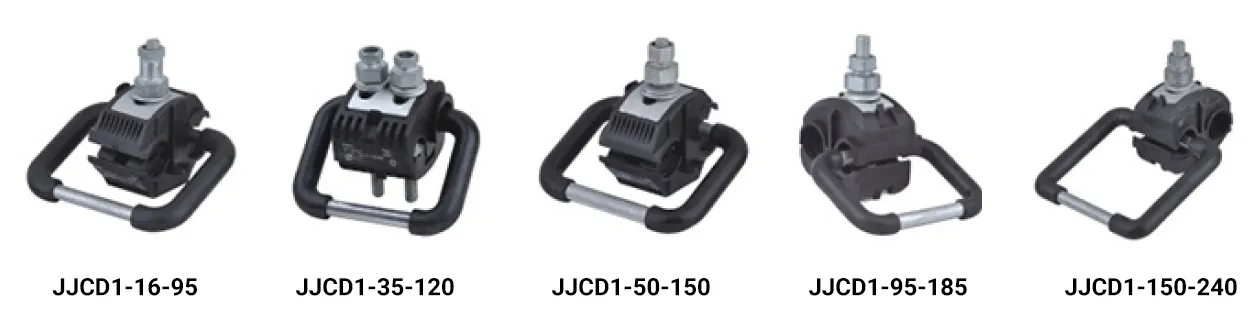

Descripción del producto

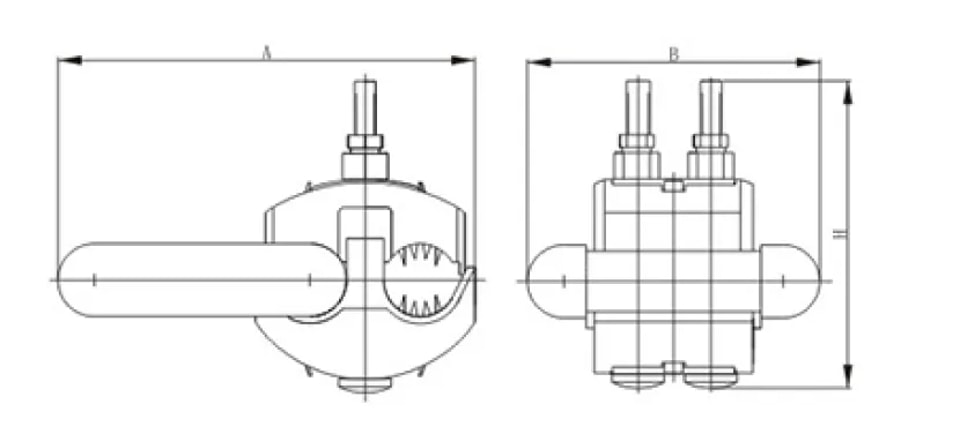

Dibujo dimensional

Parámetro

Tipo	Cable adecuado (mm²)	Dimensiones (mm)			Corriente nominal (A)	Cantidad de pernos (uds.)	Profundidad de perforación (mm)
Tipo	Cable adecuado (mm²)	A	B	H	Corriente nominal (A)	Cantidad de pernos (uds.)	Profundidad de perforación (mm)
JJCD1-16-95	16-95	120	103	80	214	1	3-4
JJCD1-35-120	35-120	120	103	80	316	2	3-4
JJCD1-50-150	50-150	120	103	80	316	1	3-4
JJCD1-95-185	95-185	125	103	110	276	1	3-4
JJCD1-150-240	150-240	125	103	110	276	1	3-4
