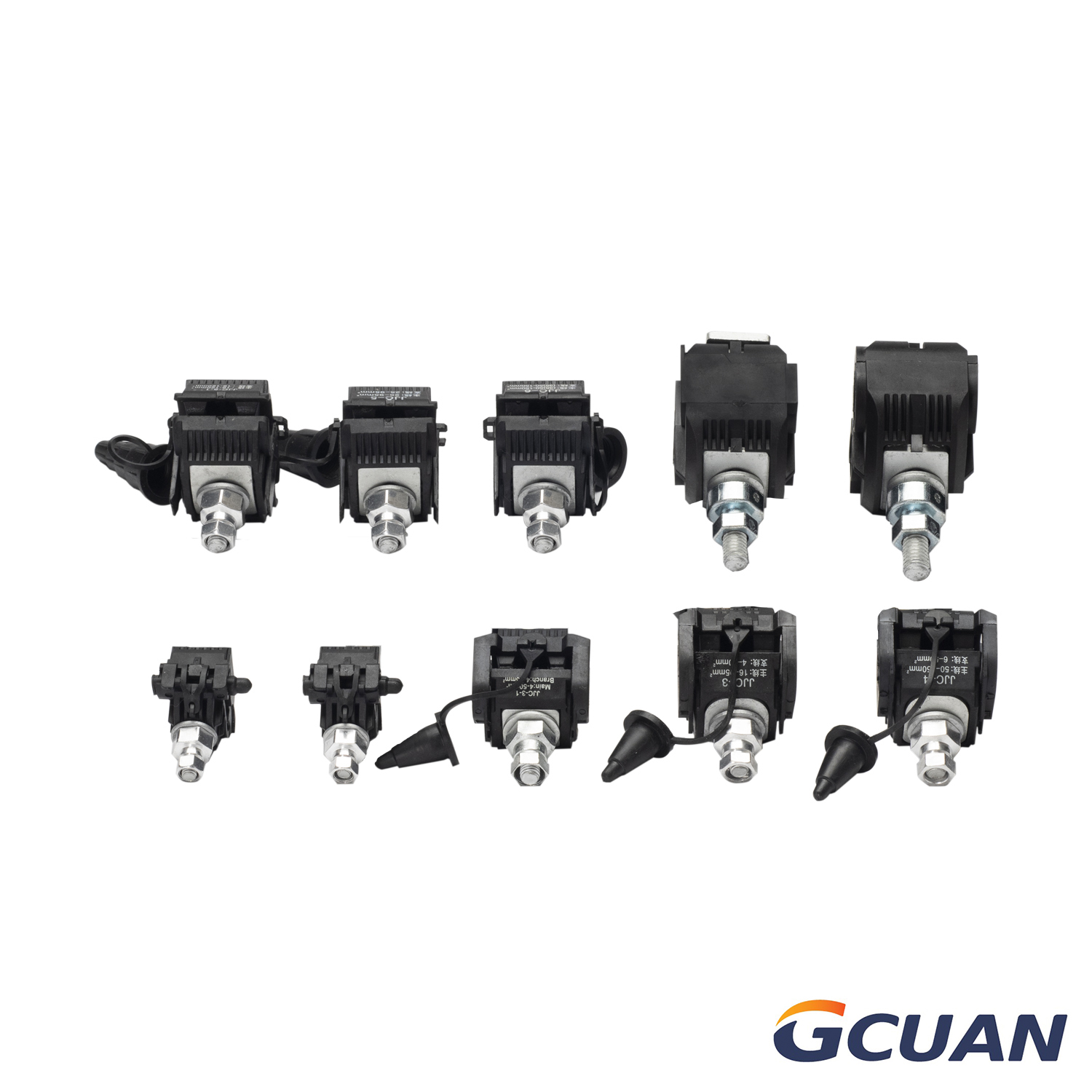

Conector perforante aislado JJC

Aplicación:

Se utiliza para cables aéreos de baja tensión. Estos conectores se emplean para establecer conexiones entre cable desnudo y cable de aluminio aislado o cable de cobre aislado.

Material:

El cuerpo está moldeado con material de alta resistencia y resistente a la intemperie.

Características estructurales:

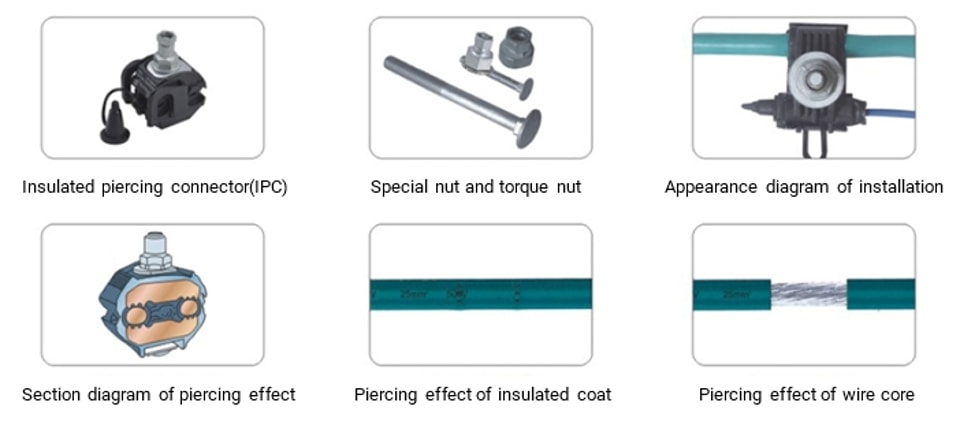

·Estructura de perforación, tuerca de par para garantizar la presión de perforación y facilitar la fijación.

·Estructura presurizada, protección contra la corrosión y larga vida útil.

·La resistencia de contacto es baja y la temperatura del sujetacables es baja.

·Se conecta con conductores de distintas trayectorias y resulta útil.

·Excelente propiedad aislante

Solicitar presupuesto

Selección rápida

Descripción del producto

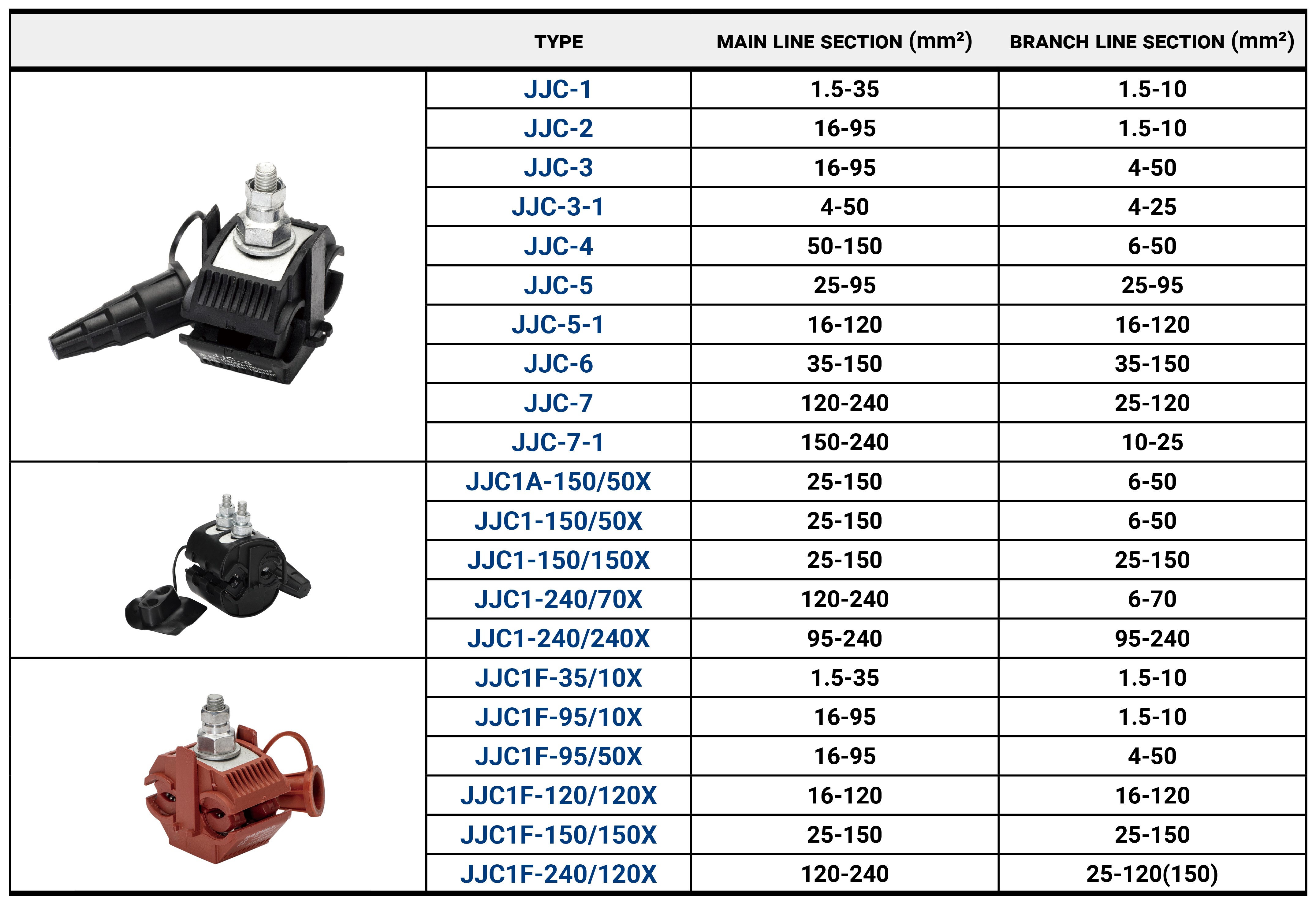

Parámetro:

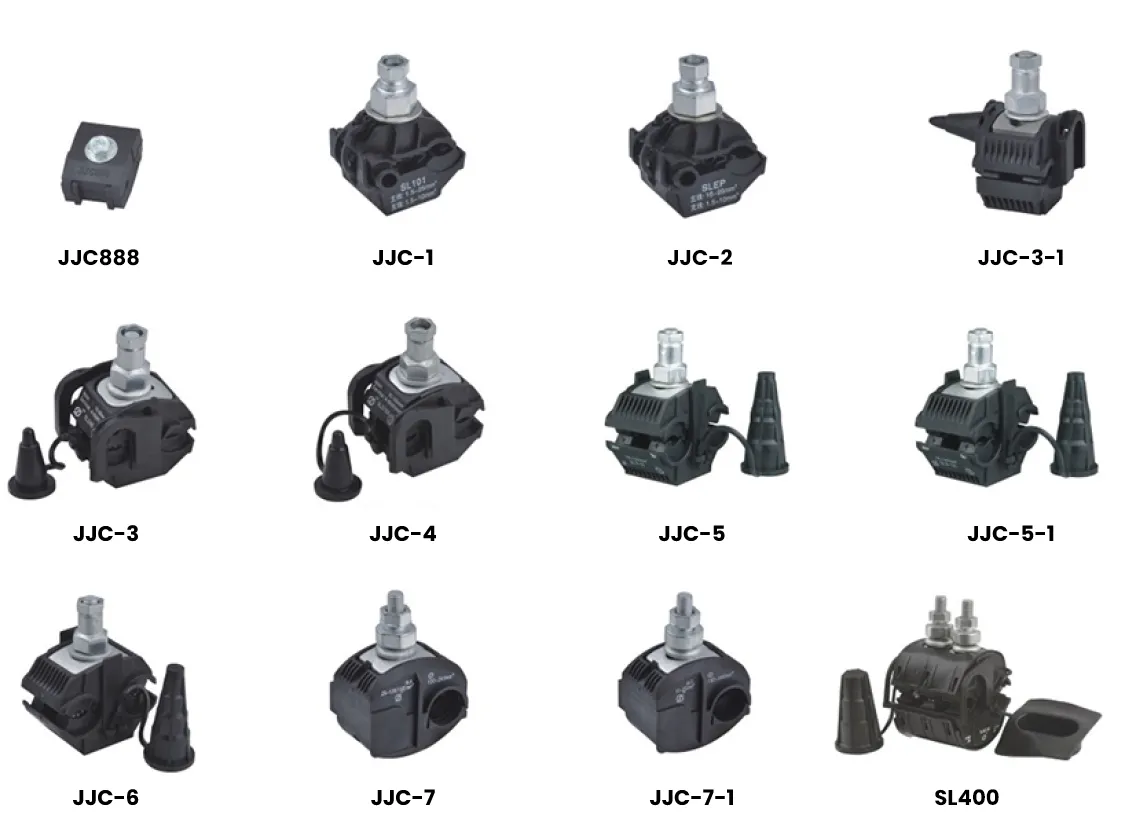

Tipo	Sección de línea principal (mm²)	Sección de derivación (mm²)	Tamaño exterior	Peso
JJC888	0.75-6	0.75-6	21×27×23	10
JJC-1	1.5-35	1.5-10	27×41×62	55
JJC-2	16-95	1.5-10	27×41×62	55
JJC-3	16-95	4-50	46×52×87	160
JJC-3-1	4-50	4-25	42×45×62	110
JJC-4	50-150	6-50	46×52×87	162
JJC-5	25-95	25-95	50×61×100	198
JJC-5-1	16-120	16-120	50×61×100	198

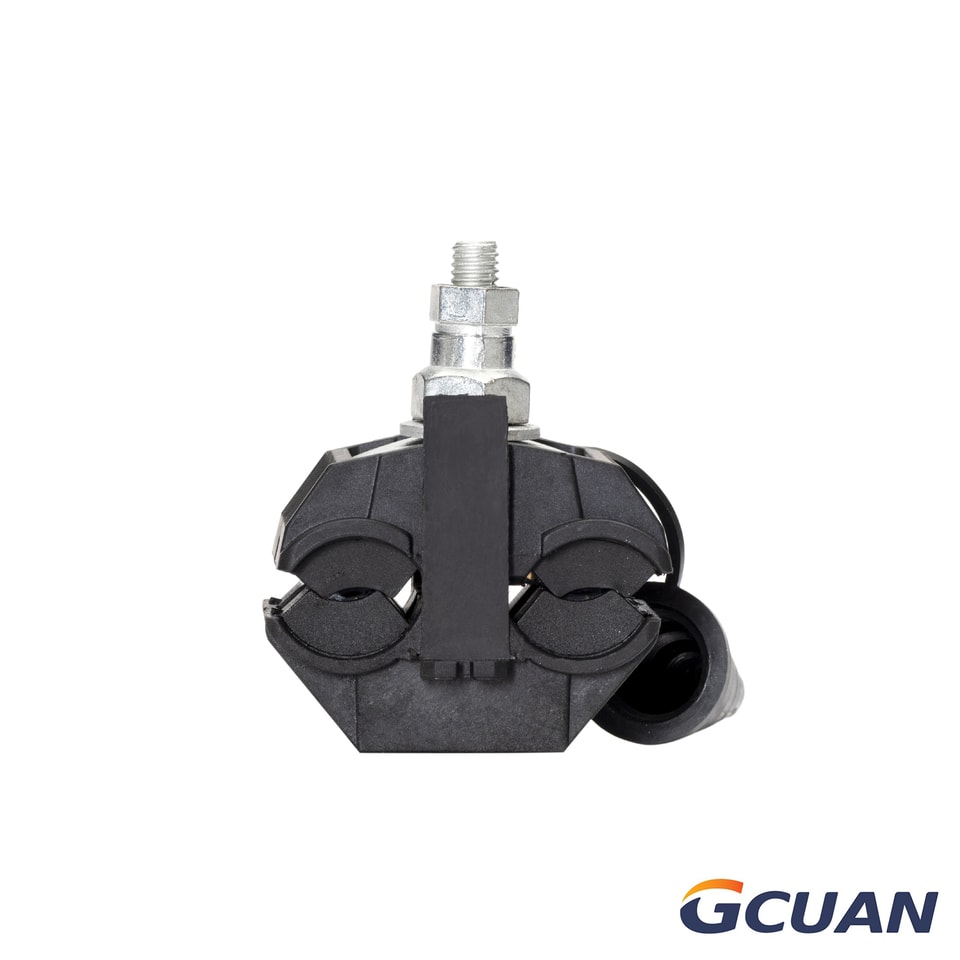

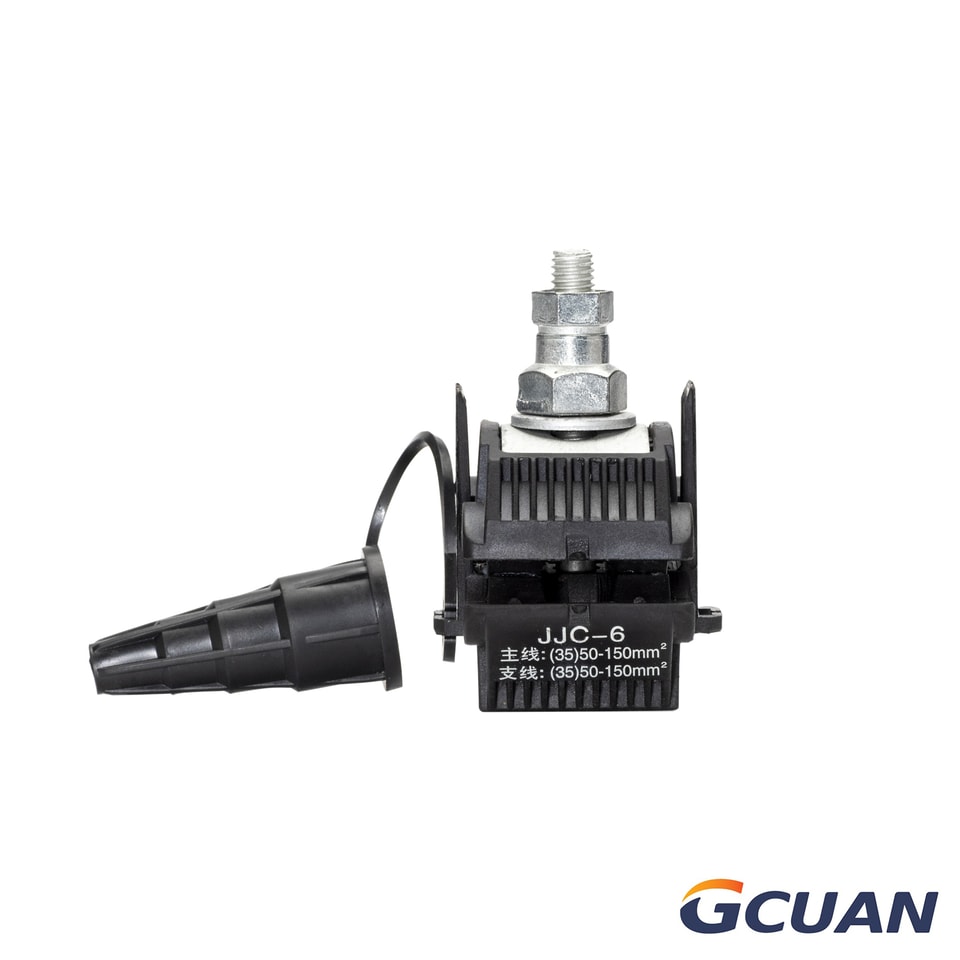

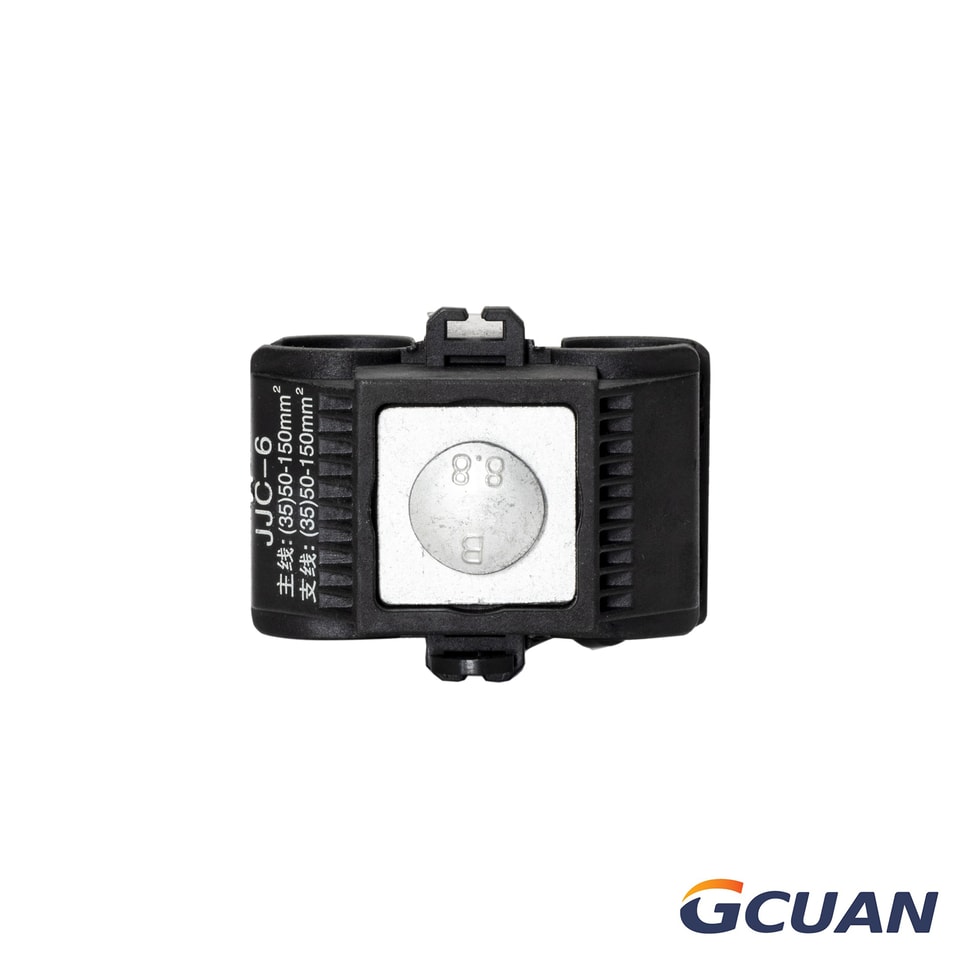

JJC-6	35-150	35-150	50×61×100	280
JJC-7	120-240	25-120	52×68×100	360
JJC-7-1	150-240	10-25	52×68×100	336
SL400	95-400	35-300	83×130×130	1050
JJC1A-150/50X	25-150	6-50	47×54×75	146
JJC1-150/50X	25-150	6-50	47×54×75	150
JJC1-150/150X	25-150	25-150	52×61×80	196
JJC1-240/70X	120-240	6-70	52×68×100	300
JJC1-240/240X	95-240	95-240	92×80×125	930
