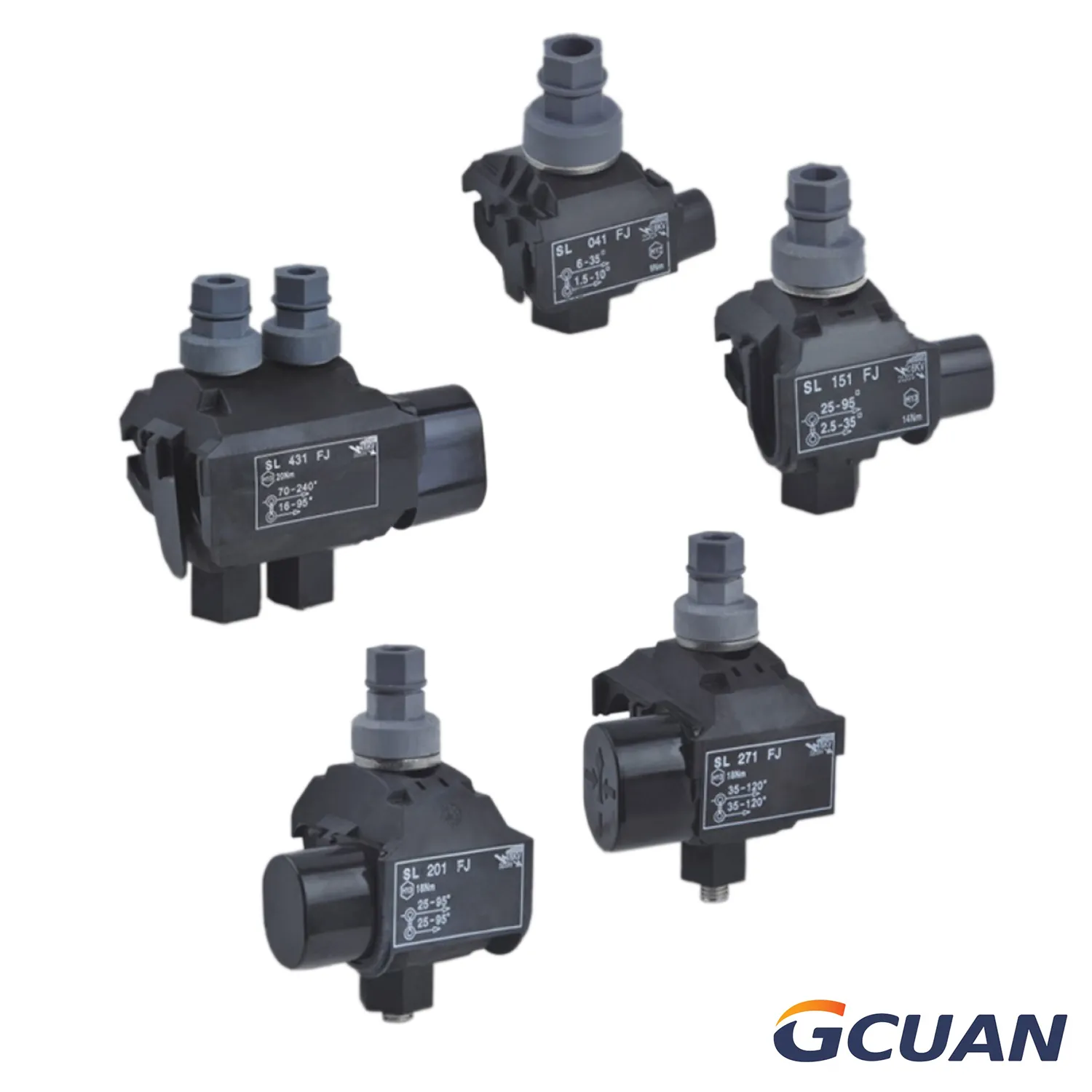

Conector perforante aislado TTD

Aplicación:

Se utiliza para la conexión en derivación de cables aislados en sistemas de distribución de edificios, la conexión de cables aislados aéreos de LV, la conexión en derivación de cables de acometida aislados de LV, sistemas de alumbrado público, etc.

Material:

• Línea principal: cobre o aluminio aislado

• Línea derivada: cobre o aluminio aislado

• El cuerpo principal del conector está fabricado con material aislante de alta resistencia, capaz de soportar deformaciones mecánicas y variaciones climáticas.

Características estructurales:

• Se permite trabajar con la línea energizada o con corte de energía.

• El tornillo equipado con tuerca de par de apriete tiene tratamiento anticorrosión; la tuerca de par facilita una instalación mucho más sencilla, segura y rápida, y su presión de perforación constante garantiza el mejor rendimiento eléctrico de la conexión del cable.

• El conector destaca por su propiedad impermeable; puede soportar 6 kV en agua sin fenómeno de ruptura.

La tapa de sellado impermeable del ramal evita la entrada de agua en el conductor conectado del ramal. Puede derivarse por el lado izquierdo o derecho según la necesidad.

Solicitar presupuesto

Descripción del producto

Parámetro

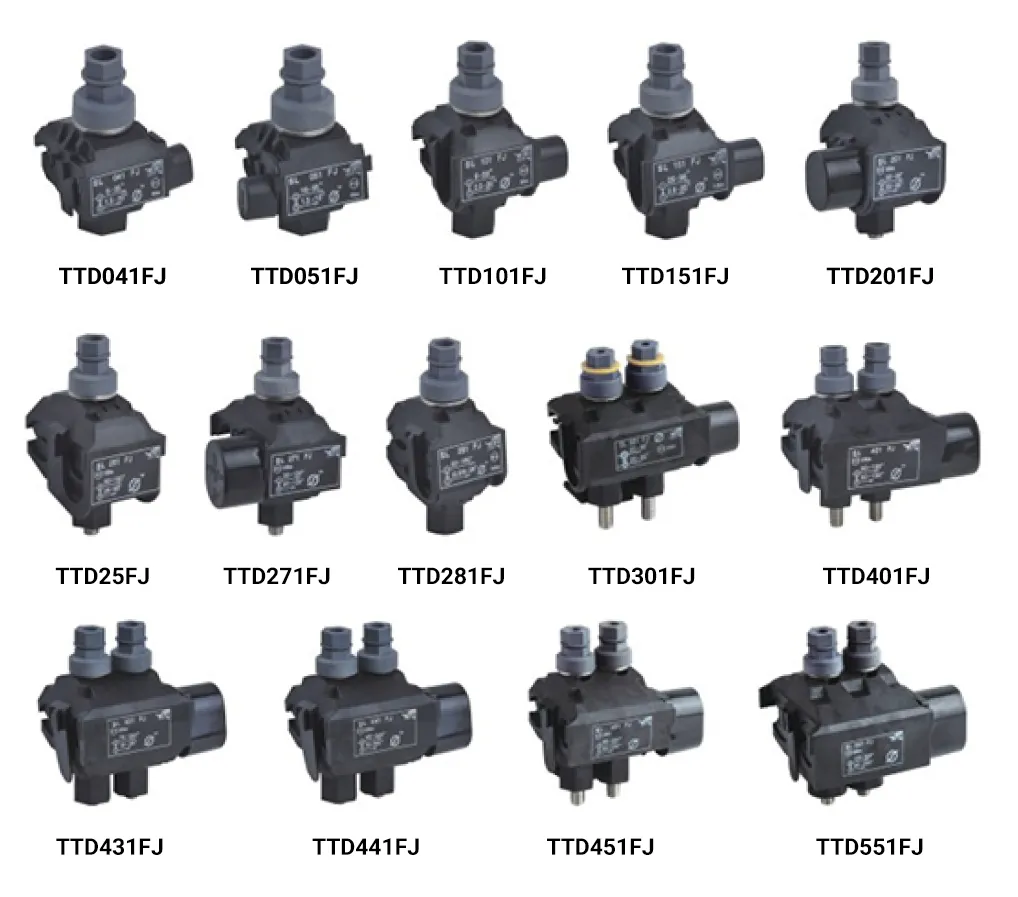

Tipo	Sección de línea principal (mm²)	Sección de derivación (mm²)	Corriente máxima (A)	Perno		Tuerca de torsión
Tipo	Sección de línea principal (mm²)	Sección de derivación (mm²)	Corriente máxima (A)	Número	H (mm)	Tuerca de torsión
TTD041FJ	6 - 35	1.5 - 10	86	1×M8	13	F1309
TTD051FJ	16 - 95	1.5 - 10	86	1×M8	13	F1309
TTD101FJ	6 - 50	2.5(6) - 35	200	1×M8	13	F1314
TTD151FJ	25 - 95	2.5(6) - 35	200	1×M8	13	F1314
TTD201FJ	35 - 95	25 - 95	377	1×M8	13	F1318
TTD251FJ	50 - 150	25 - 95	377	1×M8	13	F1318
TTD271FJ	35 - 120	35 - 120	377	1×M8	13	F1318
TTD281FJ	50 - 185	2.5(6) - 35	200	1×M8	13	F1314
TTD301FJ	25 - 95	25 - 95	377	2×M8	13	F1314
TTD401FJ	50 - 185	50 - 150	504	2×M8	13	F1318
TTD431FJ	70 - 240	16 - 95	377	2×M10	17	F1720
TTD441FJ	95 - 240	50 - 150	504	2×M10	17	F1725
TTD451FJ	95 - 240	95 - 240	530	2×M10	17	F1725
TTD551FJ	120 - 400	95 - 240	679	2×M10	17	F1737

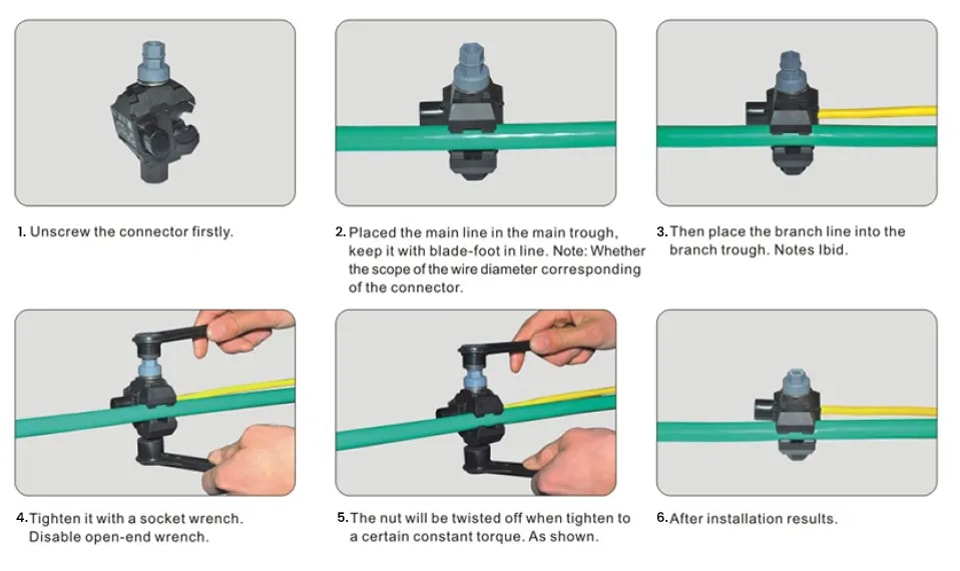

Instalación
